Cómo reparar monitor lcd HP 1702 con roto cable VGA (2 / 6 paso)

Paso 2: desmontaje

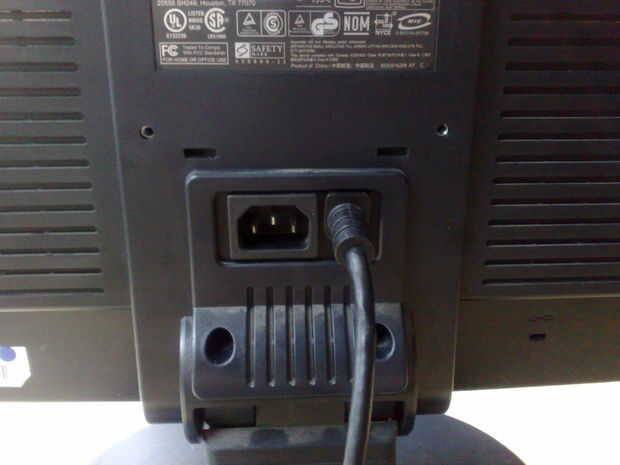

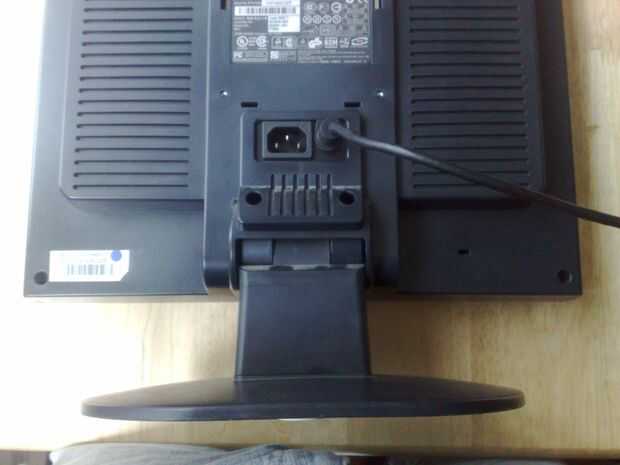

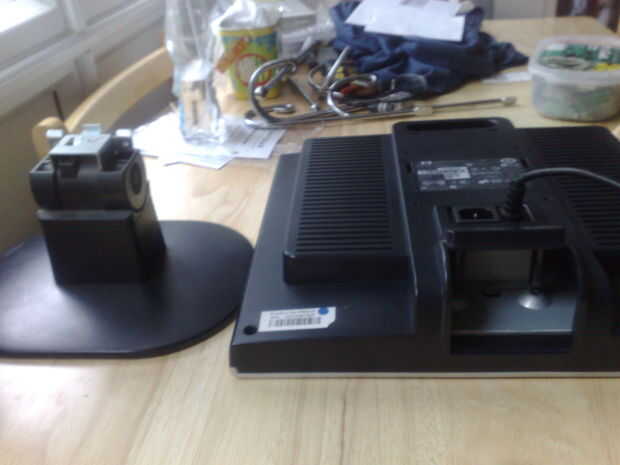

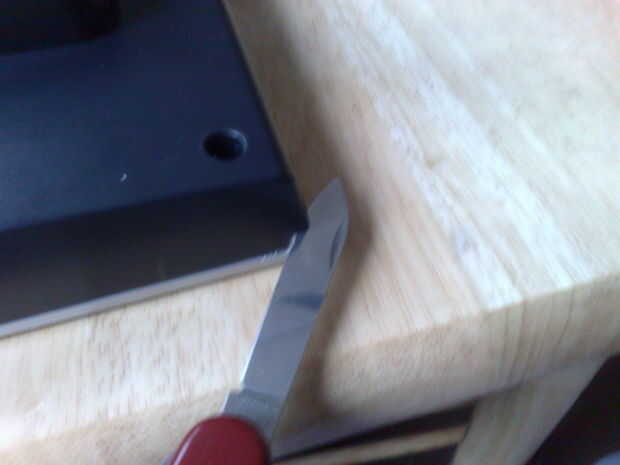

desmontar le deba quitar el stand aflojando los dos tornillos en el centro en la parte inferior de la espalda, una vez retirado el soporte necesita aflojar los dos tornillos que espera la cubierta posterior, una vez que lo hace tomar su navaja y suavemente Levante el caso aparte, no sean demasiado pesada mano o se podría romper.

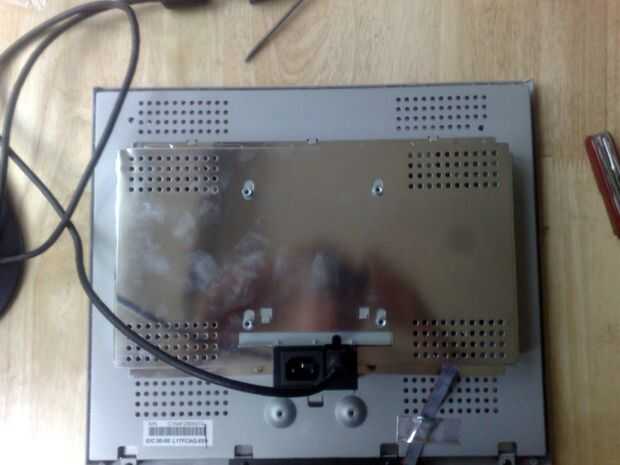

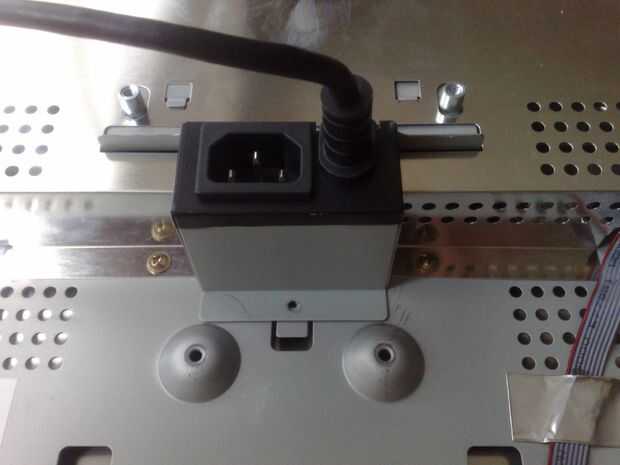

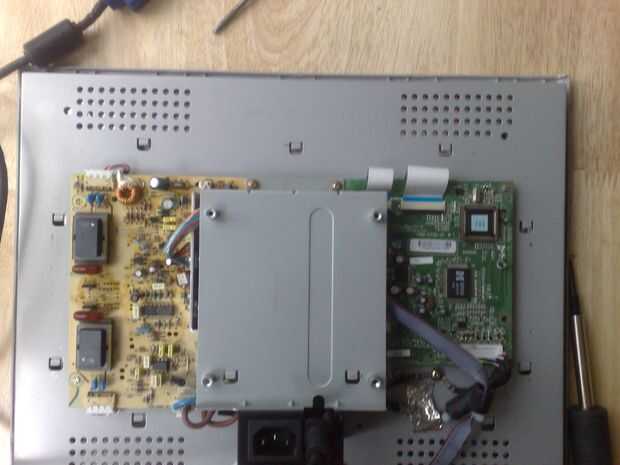

una vez que el caso está abierto usted necesita quitar las piezas del chasis, hay un gran pedazo de lata que cubre el tablero principal, esto se puede quitar por Deshacer dos tornillos situados cerca de la toma de corriente, después de que la lata se desliza hacia la parte inferior y se puede levantar a exponer las placas de circuito

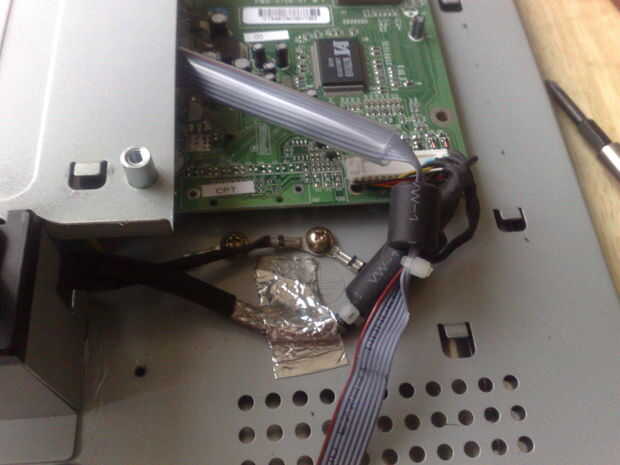

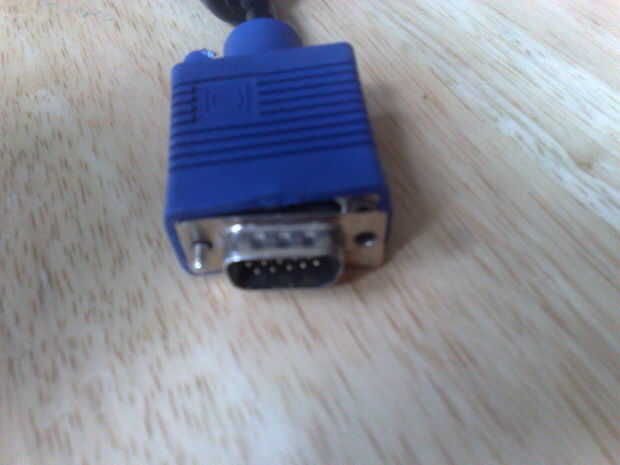

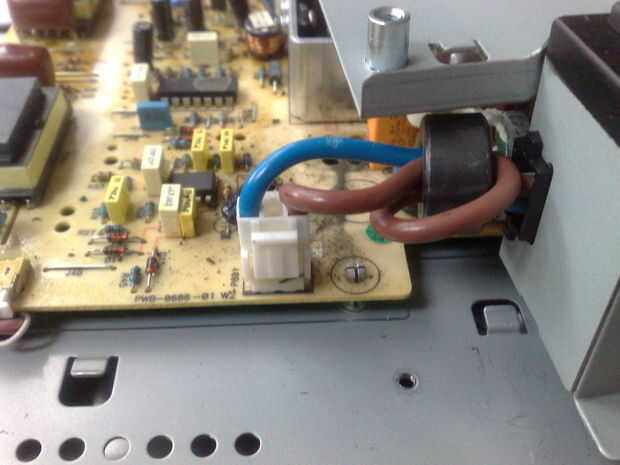

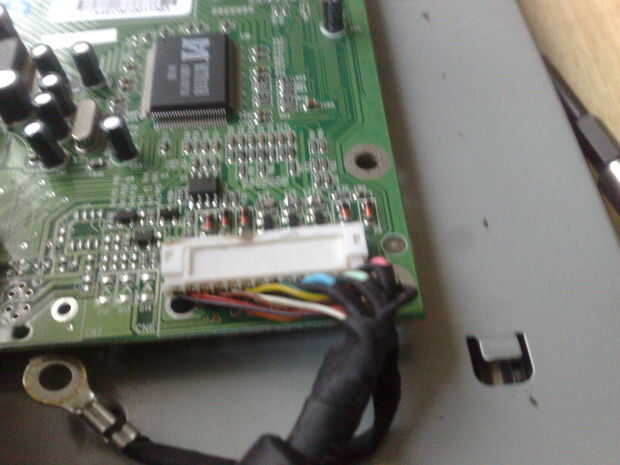

entonces tenemos que quitar la placa de montaje en pared que se puede quitar por Deshacer tres tornillos dos en la parte superior y uno en la parte inferior, usted también tendrá que quitar los tornillos de puesta a tierra y VGA por cable a la derecha y desconecte la toma a la izquierda, ahora tenemos acceso a ambas tarjetas, retire el cable VGA de la placa de montaje en pared y descartar ,

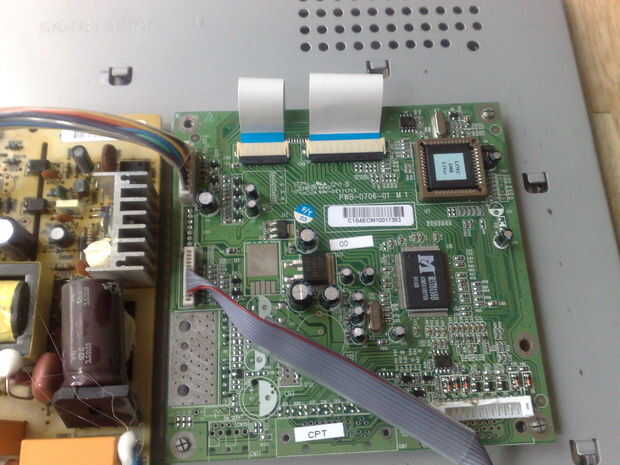

Retire los cuatro cables conectados a la tarjeta de conductor y entonces la Junta sólo elevación de,
Ahora sigamos con el siguiente paso
