Cómo realizar un dispositivos de detección de fuego de mano a distancia con Iteaduino Plus (2 / 4 paso)

Paso 2: conexión

Conecte las piezas a Iteaduino Plus con los cables correspondientes. Como sensor de temperatura y LED adoptar ladrillo electrónica estándar interfaces de Grove, y existe un Kit adaptador personalizado SIM900 módulo, la conexión es bastante simple en lugar de tener un montón de cables en desorden.

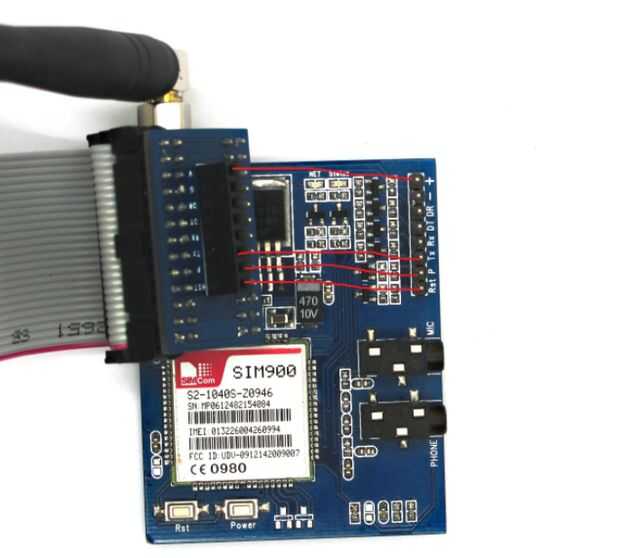

Primero, conecte el RASPBERRY PI SIM900 GSM / GPRS módulo adaptador KIT con SIM900 módulo. Kit de adaptador está personalizado para que SIM900 módulo y Raspberry Pi para convertir la interfaz del perno encabezado SIM900 módulo en interfaz compatible 26pin de frambuesa Pi. Iteaduino Plus también proporciona una interfaz de 26pin compatible de Raspberry Pi, que Raspberry Pi accesorios pueden utilizarse en él. Como se muestra en la figura 2, insertar Kit adaptador SIM900 módulo según las marcas rojas y otro extremo del adaptador debe conectarse con Iteaduino Plus.

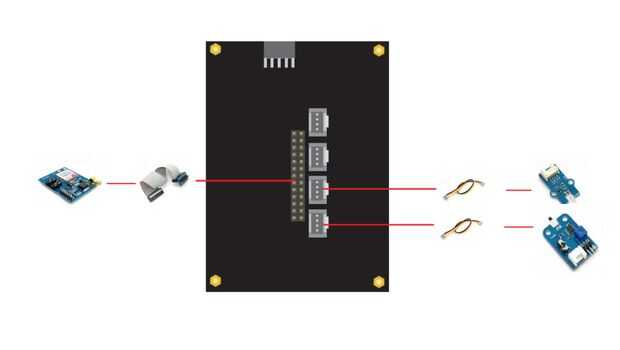

Luego conecte el sensor de temperatura y LED indicador de Iteaduino Plus vía interfaz Grove como se muestra en la figura 3. Tenga en cuenta que el sensor de temperatura debe estar conectado al P18 P17 y LED indicador.
En este punto, hemos tenido las partes conectadas. ¿Es bastante simple, verdad?
