Cómo obtener un suministro ilimitado de componentes electrónicos por menos de $10. (3 / 3 paso)

Paso 3: Vamos a ver lo que tenemos.

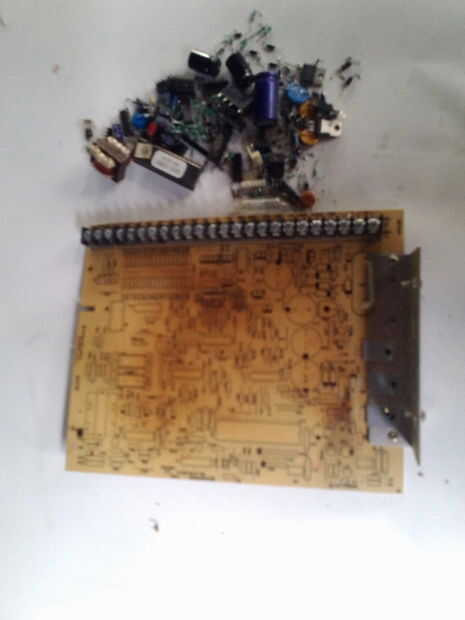

Puede que suene tonto decir a manejar los componentes suavemente cuando apenas has calentadas ellos arriba y fuerza fuera una basura del tablero, pero tenga cuidado al manejar las piezas, especialmente de las ICs. Las virutas pueden ser sensibles a la estática, especialmente los dispositivos CMOS. Clasificación de componentes puede ser educativo - especialmente cuando usted está empezando. Usted encontrará a todo tipo de cosas que no tienes idea lo que son. Tomar el tiempo para averiguar lo que tienes. Internet puede ser útil. También recomiendo la enciclopedia de componentes de Charles Platt electrónicos. Es atasco embalado con fotos y explicaciones de lo que hacen esos pequeños pedacitos.

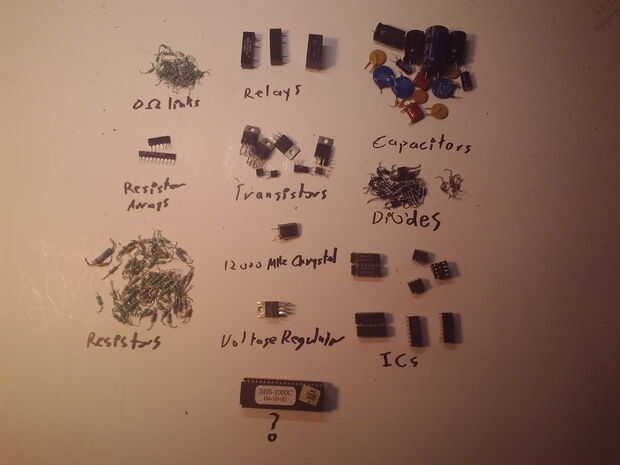

Traje todas las piezas y extiéndalas sobre el escritorio ordenar. Aquí está lo que terminó con-

84 resistencias de varios valores de

55 cero enlaces ohm

15 invalues de condensadores de .1uf 2, 200uf.

5 varistores

3 relés

40 diodos surtidos

10 transistores (potencia, darlingtons, básica PNP y NPN)

regulador de 1 voltaje

1 12.000 MHz chrystal

2 amplificadores audio quads LM339N

1 multiplexor CD4051BE

1 matriz de ULN2003A darlington

2 amplificadores quad op de JRC324D

2 órdenes de resistencia

1 temporizador NE555N

1 serie de 256 bits EEPROM

1 zócalo de chip de 8 pines

1 transformador

varias cabeceras de pin impar

También tengo un chip de misterio BHS - 1000C 40 pines en un conector de 40 pines. 'BHS' Brinks Home Security y el número es la serie. Este es el 'cerebro' de la Junta de sistema de seguridad para el hogar que desmontado. Una búsqueda rápida me dijo que este sistema cubre varias zonas de seguridad y podría enviar señales de alarma sobre la línea telefónica. No sé lo que haré con él pero irá en la caja para astillas.

Guardo todos mis componentes en cajas de piezas de metal con cajones de plástico. Tengo un montón de componentes! Va a hacer cuando usted está empezando una caja de plástico transparente. Encontrar un gráfico de código de color resistor y un gráfico de valores del condensador y los códigos para hacer la identificación y clasificación de piezas más fácil. Imprimirlas y pegarlas directamente en la caja.

Si desea utilizar sus piezas recuperadas en un protoboard, que quizás tenga que reconfigurar su diseño debido a los componentes que lleva más corto. También se debe utilizar el cautín para quitar la soldadura sobrante para los cables en los agujeros de breadboad. Cuando se utilizan placas de circuito que también tendrá que configurar su diseño. Piezas recicladas son realmente útiles para diseños de 'abrir' donde usted soldar componentes directamente a otras partes, como integrar un circuito de R/C de un potenciómetro. También puede buscar en diseños de estilo Manhattan donde los componentes se sueldan directamente a las placas con cobre individuales. Aquí es una excelente introducción a la técnica-

http://www.zianet.com/dhassall/advmanart.pdf .

Esto es una gran manera de conseguir piezas barato. También es una buena fuente para los componentes de vintage. Para circuitos de audio algunos fabricantes juran que componentes vintage suenan mejores. También te encontrarás con gemas como tubos de Nixie y y otras exhibiciones 'obsoletos'. Diviértete y recuerda: con todo el dinero que ahorras en componentes usted puede comprar una buena estación de soldadura o un osciloscopio.

Ahora vaya a hacer algo!
