Cómo (no) hackear una luz de noche (6 / 8 paso)

Paso 6: Circuito de Control: último intento

Vez otra vez para un funcionamiento de Radio Shack. Su lista de compras es ahora:

De Mouser:

Cinco MOSFETs ya envío sería el mismo para un solo extras podrían ser de utilidad.

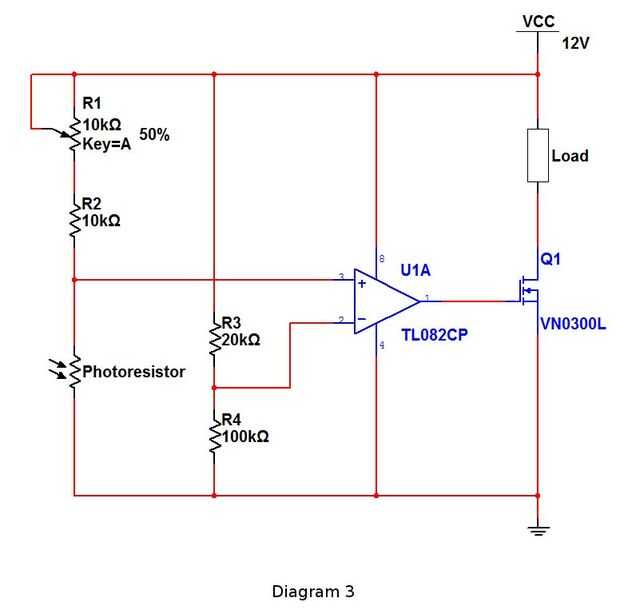

El circuito en el diagrama 3 es lo estamos buscando. El punto de trama principal aquí es el comparador de voltaje con el op-amp. La tensión variable desde el divisor de la fotorresistencia recortadora obtiene en comparación con la tensión constante del divisor de resistencia. La salida del amplificador operacional es un definitivo "on/off". Y de grueso, el MOSFET está ahí para manejar la conmutación de la luz.

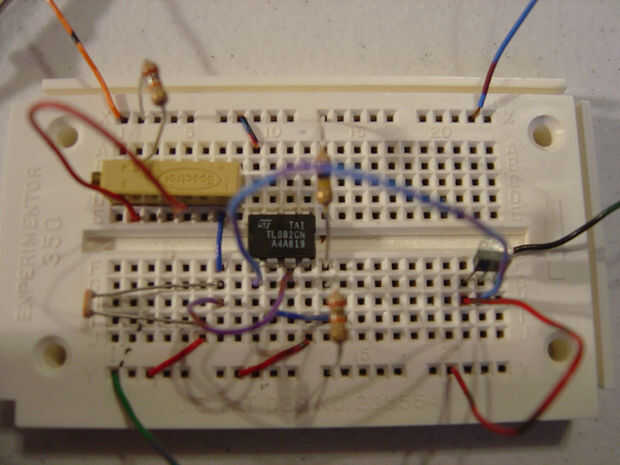

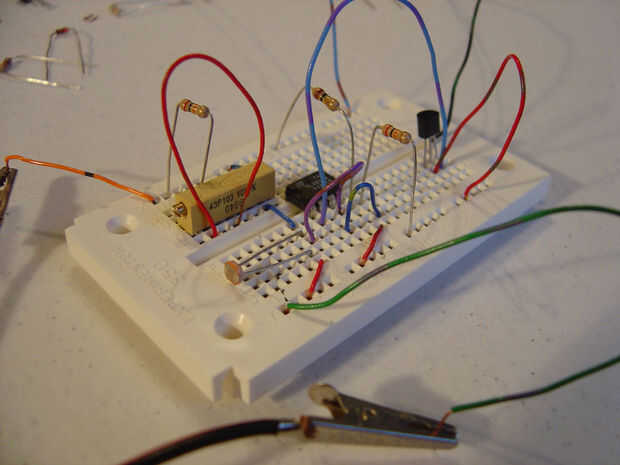

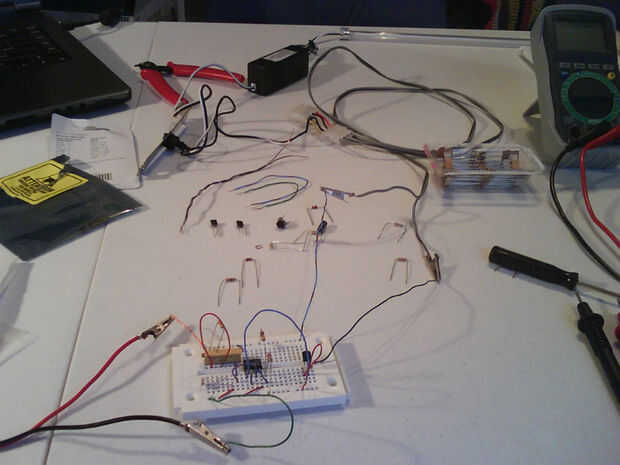

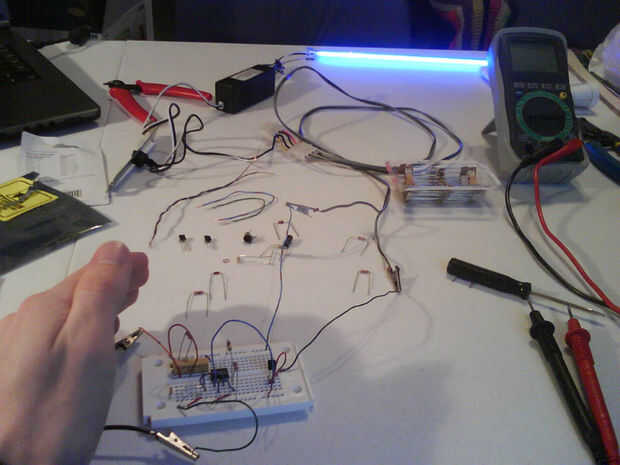

Este tiro sobre una placa de prototipos primero. Desea comprobar funcionalidad debido a los muy variados valores de fotorresistores. Sería trágico para conseguirlo soldado juntos pero no tienen suficiente ajuste para conseguir la luz que se enciende en la oscuridad.
