Cómo montar un panel solar (5 / 9 paso)

Paso 5: Preparar y unir los rieles de montaje

Tomar los dos 1 x 3 pulgadas juntas y cortar cuatro tramos de 36 pulgadas.  Pintar éstos con algún tipo de pintura al aire libre para el aspecto y hacer que la prueba del tiempo.

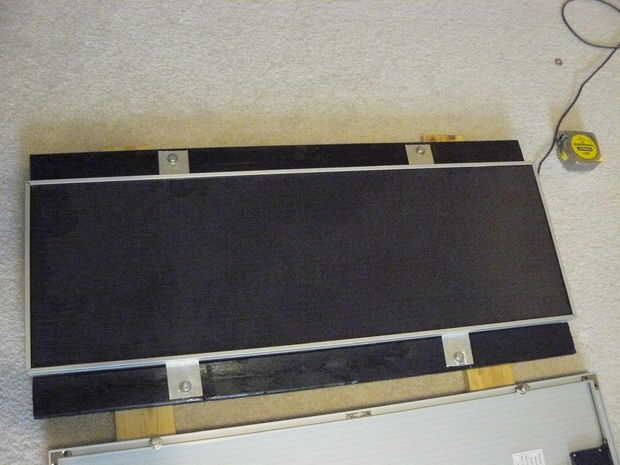

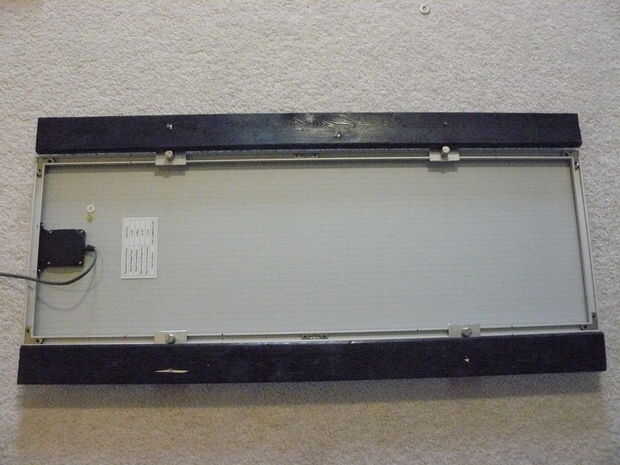

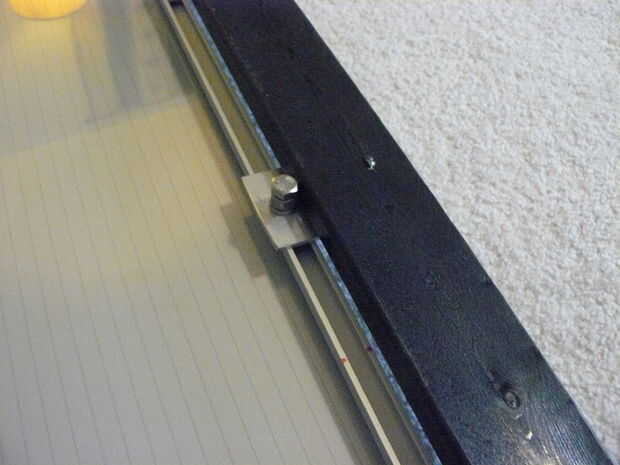

Poner el lado derecho del panel y cada carril en el lado del panel debajo de las placas de montaje de la línea.  Coloqué y apretar hacia abajo de las placas al canal cerca de 9 pulgadas de cada extremo.  Marque donde se encuentran los tirafondos.  Perfore previamente los orificios con una broca un poco más pequeño que los tirafondos.  Coloque los rieles para las placas de montaje.

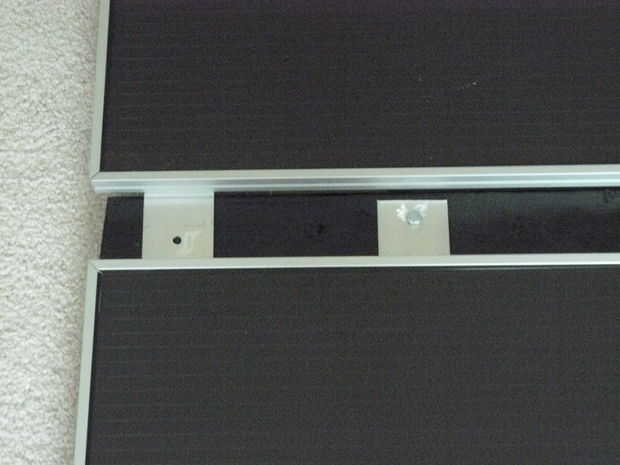

Usted debe adjuntar carriles a cada lado de dos de los paneles. La gota el panel central en medio de ellos para ver donde debe alinear las placas de montaje.  Alineado estas placas de montaje en cerca de tres pulgadas de cada extremo.  No coloque el panel central a los rieles de las cabeceras en este momento porque todo el asunto sería demasiado pesada y poco manejable...  Esto tendrá que ser hasta en el techo.
