Cómo montar un 1W 5 a 9mm Laser quemador módulo (4 / 5 paso)

Paso 4: Soldar los cables

La siguiente etapa es la soldadura de los cables para el diodo. Si tienes un soldador limpia, buena soldadura y tener conocimientos básicos de soldaduras, usted debe tener ningún problema, sin embargo, como esto es calor muy sensible, principiantes accidentalmente podrán destruir sus diodos, tan mal explicar los pasos.
La razón que es necesario tener el diodo ya entra en el módulo es que deja un mayor error, el caso extraerá el calor del diodo, disminuyendo la posibilidad de demolición por negligencia el diodo.

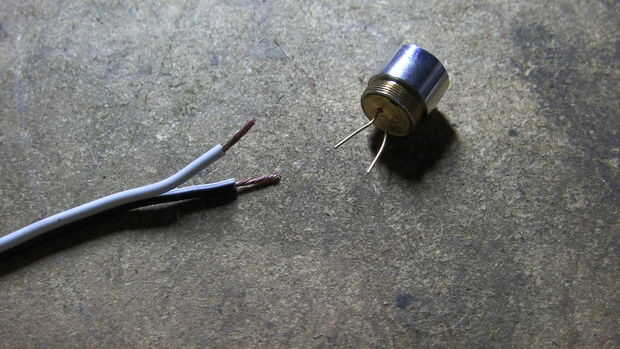

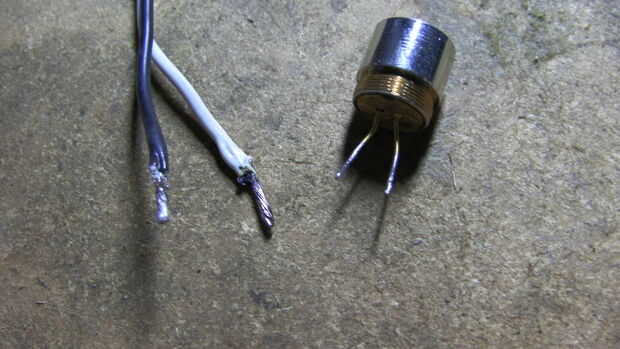

Primer paso es tira de sus extremos de los cables y les lata. En caso de que no lo sabías, estañar significa tener cubierto y empapado en la soldadura, esto se puede hacer calentar el cable con el soldador, y presionando la soldadura sobre el cable ahora climatizada, causando el cable a ser empapado en líquido soldadura. Asegúrese de que ambos lados están cubiertos y listo.

Lo mismo con los terminales del diodo láser, sin embargo no necesitamos mucha soldadura, sólo limpie un poco de soldadura en la plancha sobre los terminales para que se conviertan plata.

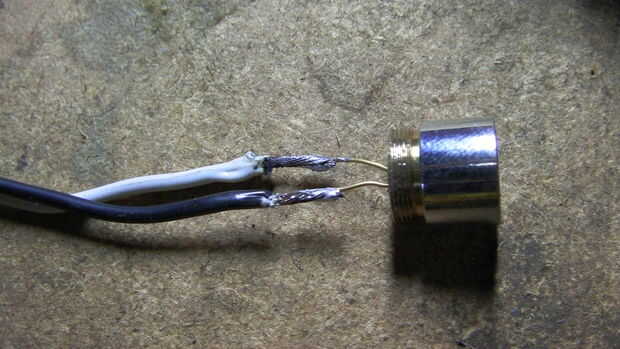

Poco a continuación, poner un poco de soldadura en el hierro y poner el cable de tinnned ahora junto a la terminal, cerca de la mitad - tres cuartos de la longitud terminal y soldadura de los dos juntos, una pequeña cantidad de soldadura en el hierro debe hacer que fusionan uniformemente, y el proceso debe ser muy rápido, que le asegura pasan tan poco tiempo de calefacción el diodo como sea posible.

Lo mismo para el otro cable con el otro terminal. Asegúrese siempre de que el cable negativo negro o designado es soldado al diodo terminal con un anillo negro en su base. Aunque se llaman diodos, láseres son terribles en el bloqueo de corriente inversa y mueren generalmente cuando se aplica corriente inversa.

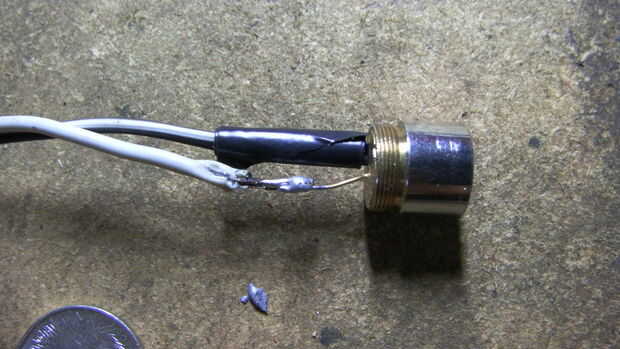

Finalmente, envuelva alguna cinta o líquido aislante se aplica a su cable negativo, su opcional pero lo recomiendo, una vez ive tenía la ruptura positiva un el trabajo láser dejado de vez en cuando, si fuese negativo habrá puesto en cortocircuito de haberlo tocado la caja o terminal positivo.

Mover al siguiente paso
