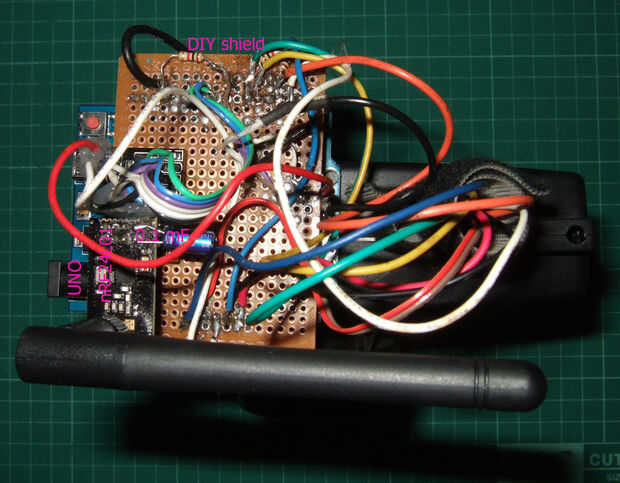

Paso 2: Instalación de componentes electrónicos y escudo DIY

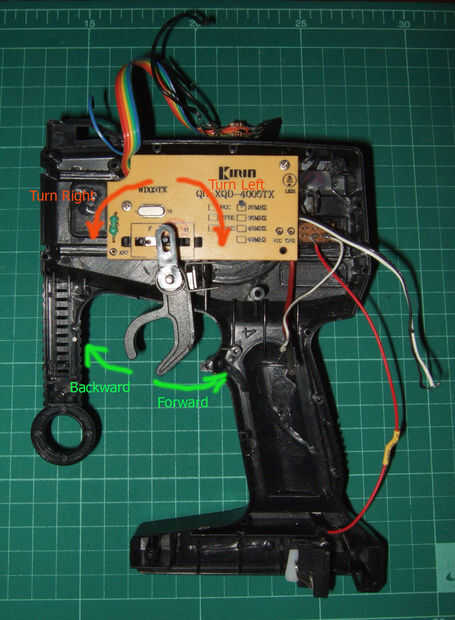

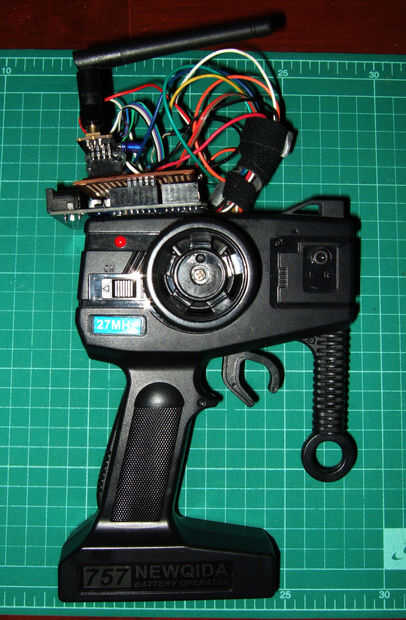

Coche RC juguete transmisor tiene 4 pulsadores para controlar el coche de dirección 4 - girar la barra derecha, va adelante/al revés.
Para giro derecha/izquierda controlada por volante como coche real. Para ir adelante/atrás controlado por disparador tirando hacia delante o hacia atrás el pulsador.
Usaremos 4 botón cambia de transmisor para enviar 4 entrada al controlador Arduino.

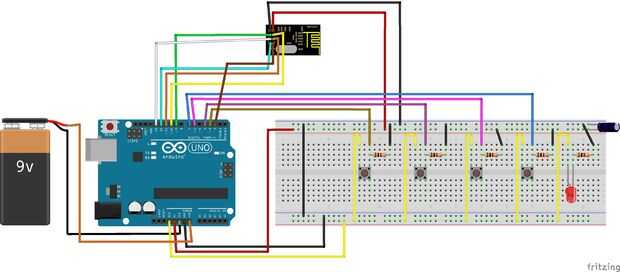

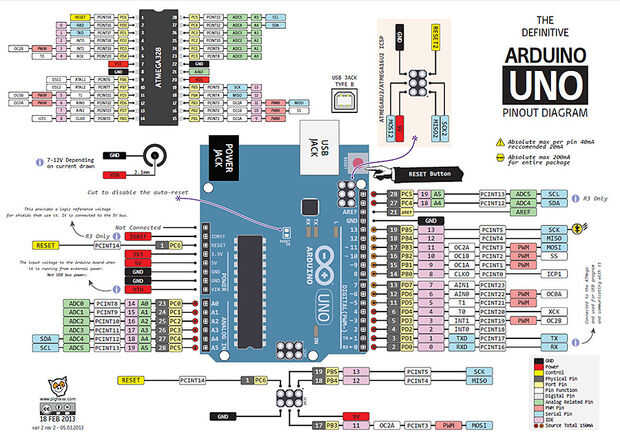

Mire el diagrama del circuito:-
Arduino UNO transmisor Pistal (Hacer el escudo de DIY)
perno No:
3 - dar vuelta derecha: volante terminal contacto
4 - izquierda: terminal de contacto de la rueda de manejo
6 - ir hacia adelante: tirar el gatillo contacto terminal
7 - ir hacia atrás: presiona gatillo contacto terminal
Conectar 3.3 V. fuente de poder en estado pata positiva del LED. Negativa pata conectar con resistencia 1 kOhm.
* señal usar 3.3 V. alimentación de Arduino UNO. No se aplican 5V. Es demasiado alta la tensión. (Problema de señal fantasma)
* sacar todos los viejos dispositivos electrónicos existentes en circuito que tiene problema de corto circuito.

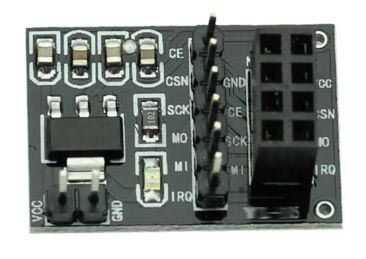

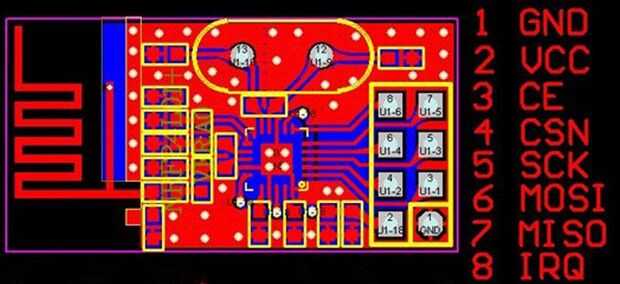

adaptador del zócalo del módulo nRF24L01 a Arduino UNO
perno No:
VCC - 5 V. pin (no conectar 5V. directo al módulo de nRF24L01, ha suministrado solamente 3, 3V).
GND - GND
CE - 9
CSN - 10
SCK - 13
MO - 11
MI - 12
IRQ - 2
* Si usted tiene problema de comunicación, puede cambiar la conexión del pin 13,11,12 a pin SCK, MOSI, MISO de pines de programación UNO.
* Es necesario añadir 0.1 microF nRF24L01 módulo pin Vcc/toma de tierra ya que el módulo necesita alto voltaje continuo de actual y estable.
* Todos los dispositivos de soldadura, use suficiente cable grande. Haciendo buena tierra si no que tiene señal fantasma de entrada.
