Hacer un circuito de Blinky
Este circuito simple parpadea LEDs.
Dificultad: e a s y .. ¡ Tienes que ser capaz de leer un esquema
Paso 1: Materiales

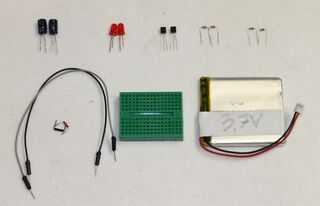

Para hacer este circuito, necesitarás algunos componentes:
| Parte | Fuente (fotos son hacer clic!) |
|---|---|
| resistencias de 2 x 10KΩ |   |
| resistencias de 2 x 220Ω |
|
| condensadores de 2 x 10-47µF |
|
| 2 x LEDs |
|
| 2 x transistores PNP |
|
~ ~ = Esta parte común se puede salvar de casi cualquier cosa
~ ~ = Usted puede salvar esto, o si se compró, se las sobras
Herramientas:
- Protoboard
- 3.5-fuente de alimentación de 5.5V
- Cables de puente
Paso 2: El circuito de
El circuito está formado por resistencias, condensadores y LEDs. Las resistencias de 10KΩ y los condensadores lo de mantener un ritmo constante, mientras que los transistores son responsables de encender el LED de encendido/apagado.
Consulte el paso 1 para una lista de materiales necesarios para este circuito.
Paso 3: Enganche para arriba

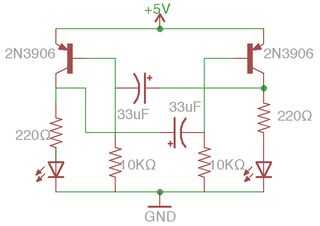

Conecte todos los componentes como se ve en el esquema y ver que a parpadear! =)
