Cómo medir la contaminación de partículas de aire y compartir los datos en línea (3 / 12 paso)

Paso 3: Conectar el escudo de arboleda para Arduino Ethernet

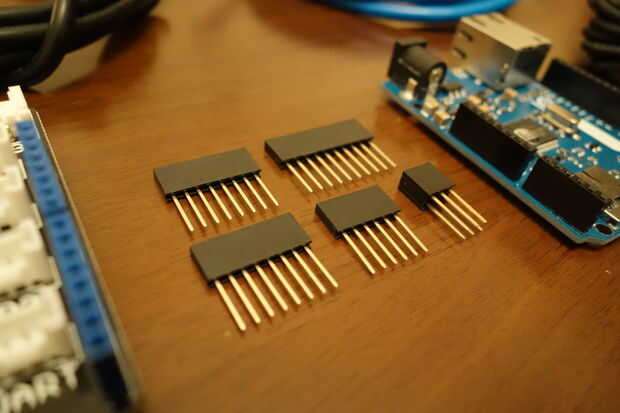

Conectar las cabeceras apilamiento de escudo en los conectores negros en la parte superior su Arduino Ethernet. La cabecera con diez pernos va en el conector con diez recipientes, las dos cabeceras con ocho pines en los conectores con ocho tomas de corriente y así sucesivamente. Un encabezado tiene seis clavijas en un dos por tres de configuración — que uno va en el extremo de la Arduino Ethernet con los pines hacia arriba. Si se confunde, basta con mirar las fotos. Es bastante sencillo.

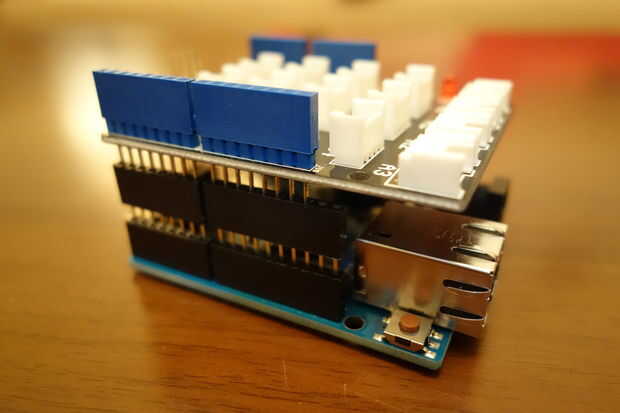

Ahora que los pernos se instalan en el Arduino Ethernet, Conecte el blindaje de la arboleda en la parte superior de la Arduino Ethernet. Usted sabrá qué camino debe ir porque hay sólo una manera de la cabecera de 6 pin con las clavijas que puede ir en el escudo de Arboleda. Tenga en cuenta que habrá pocos recipientes a ambos lados de la Arduino Ethernet que irá sin usar.
