Cómo manejar un LCD de caracteres muestra mediante los DIP (4 / 8 paso)

Paso 4: Añadir el módulo de LCD

Antes de que añadimos el módulo del LCD a la placa hay que soldar una cabecera de 16 pines. Utiliza una cabecera de 40 pines (http://www.protostack.com/index.php?main_page=product_info&cPath=5_9&products_id=32) y luego cortar una fila de 16 pines de.

A continuación inserte en el protoboard y conecte la alimentación.

Cuando usted inserte el módulo en el protoboard, necesita ser suave y los pernos lentamente porque los pines están un poco más gruesos que se emplean habitualmente con un protoboard.

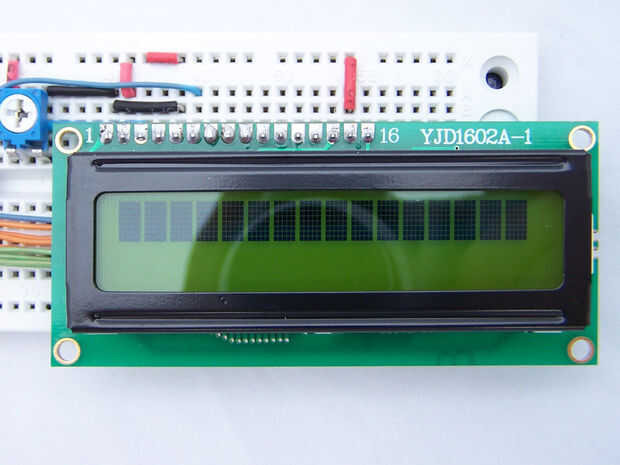

Si no ves el patrón que se muestra a continuación, necesita girar el pote de contraste hasta que hacer. Este patrón es el patrón por defecto para una pantalla LCD antes de la inicialización.
