Cómo linterna mod y vieja en un LED uno (3 / 4 paso)

Paso 3: cableado

No estoy cambiando nada en la linterna excepto la bombilla para que el voltaje siempre sigue siendo el mismo, que es de 3 voltios (dos baterías de 1, 5V cada uno). Cada LED necesita un poco más que eso *, por lo que sólo tendremos que conectar en conjunto en una configuración de derivación (es decir, todos los positivos juntos y los terminales negativos juntos). Won'to necesitas cualquier resistencia limitadora de corriente, la intensidad será menor que la máxima, debido a la baja tensión aplicada.

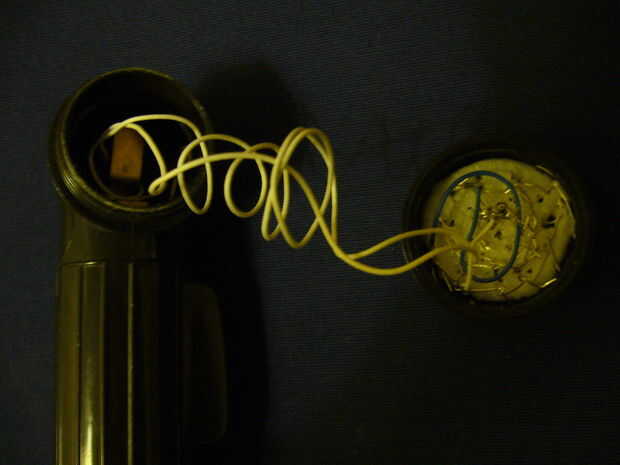

La manera más simple de hacerlo es como se puede ver en las fotos. Organizar en círculos y luego conecte los círculos con la misma polaridad. Luego conecte los círculos a los terminales de la batería.

* El voltaje será menor de la requerida, y así será la intensidad de luz. En caso de que desee más tensión que tendrás que hackear el sistema de baterías también. Por ejemplo colocación de 3 baterías pequeñas de 1, 5V cada uno. En ese caso sería necesario un resistor limitador actual, pero que está fuera del alcance de este instructivo).
