Cómo Lasercut poliedros (1 / 2 paso)

Paso 1: La teoría, la solución

Cambiar el ángulo del haz láser siempre va a ser complicado, tendría que hacer después del tercer espejo y fijarse al vuelo parte de la óptica del láser. Si no podemos cambiar el ángulo del haz láser entonces siempre podemos cambiar el ángulo del material.

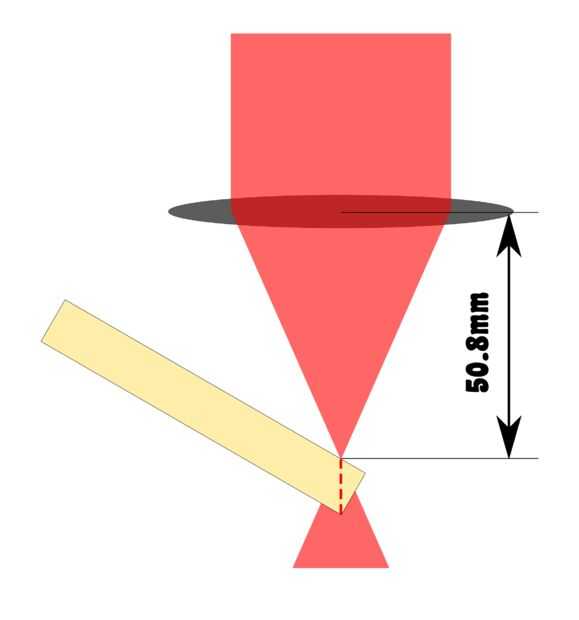

• El punto focal del láser es muy importante, como el rayo viene a través del lente de colimación se obtiene concentrado en un único punto que hace que el rayo lo suficientemente potente como para vaporizar el material. El material debe colocarse a una distancia exacta de la lente. Con el material en un ángulo de esta distancia se convierte en más difícil a medir.
• La parte inferior del corte debe alinearse exactamente con la esquina del material a cortar. Esto asegura que el grupo sigue siendo del mismo tamaño una vez que se ha cortado y el tema aún puede ser montado.
• El láser necesario cortar en línea recta a lo largo del material, manteniendo el láser alineado con la parte inferior de toda la longitud del panel

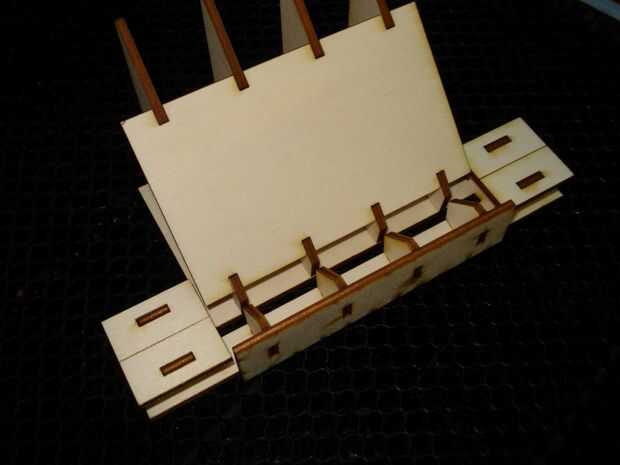

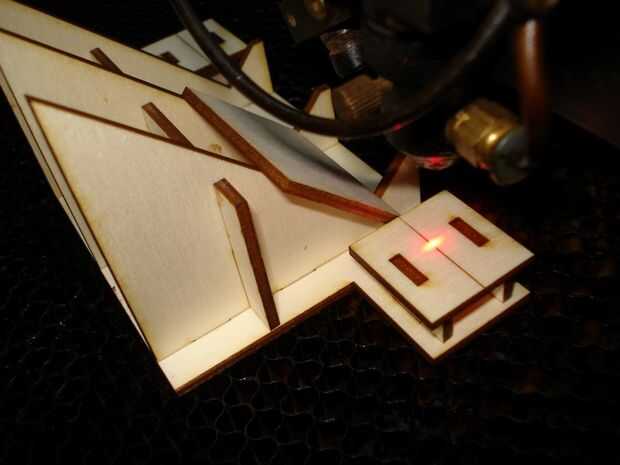

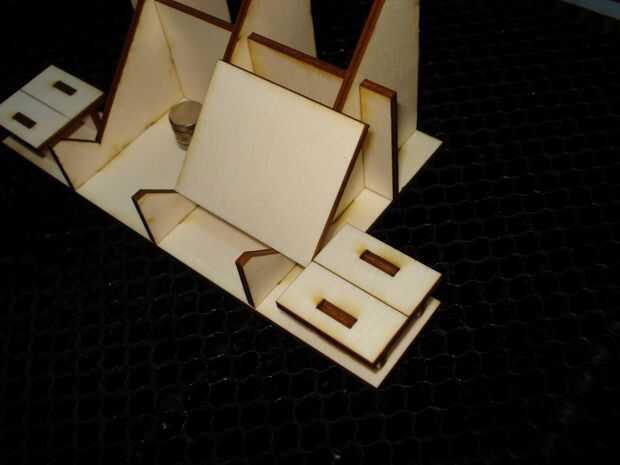

Una plantilla fue diseñada para sujetar el material en el ángulo deseado en el rayo láser. Plano de manchas en los costados de la proporciona una guía para todos los requisitos de alineación. La parte superior de estos pisos son la misma altura que la superficie del corte lo que es fácil de ajustar la distancia focal. Líneas a través de planos son directamente encima de la parte inferior del material y aseguran de las dos superficies planas que la viga está en línea mientras que viaja de izquierda a derecha. La plantilla se sujeta con imanes para bloquear hasta el panal.
