Cómo interpretar el sentido de giro de un conmutador digital con un PIC (2 / 5 paso)

Paso 2: Interfaz de Hardware

Una "simple" solución sería tener un interruptor de "poste-16 tiro del sola del" con 16 conexiones al microcontrolador. Cada salida de interruptor entonces estar atado a un pin en el microcontrolador para que cada posición del dial puede comprobarse por el microcontrolador. Se trata de un uso excesivo de pines de I/O. Cosas se ponen peor si queremos más de 16 posiciones (retenes) disponibles para nosotros en el conmutador. Cada posición del selector adicional requeriría un extra de entrada al microcontrolador. Rápidamente esto se convierte en un uso muy ineficiente de los insumos en un microcontrolador.

Entrar en la belleza de la manopla.

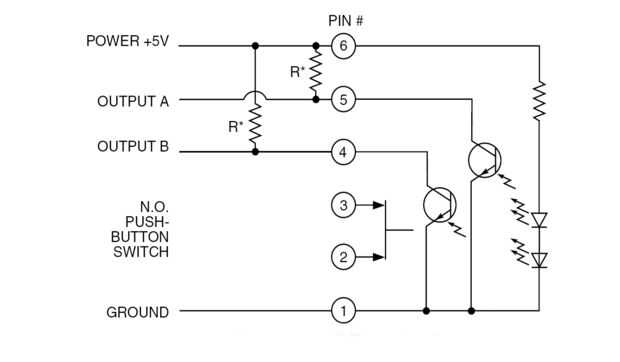

El selector tiene sólo dos salidas al microcontrolador como A y B en la hoja de datos. Hay sólo cuatro niveles de lógica posible que pueden tomar estas líneas: AB = 00, 01, 10 y 11. Esto reduce considerablemente el número de líneas de entrada que debe utilizar el interruptor de conexión al microcontrolador. Así, hemos reducido el número de líneas de entrada a sólo dos. Ahora ¿qué? Parece que necesitamos 16 Estados diferentes, pero este nuevo interruptor tiene sólo cuatro. ¿Hemos tirado nosotros mismos en el pie? . Sigue leyendo. Cubriremos un poco de la teoría detrás de la operación del interruptor rotatorio para explicar.
