Cómo instalar y utilizar el módulo de Bluetooth JY-MCU para Arduino (3 / 4 paso)

Paso 3: Conectarse y probar JY-MCU

JY-MCU el módulo utiliza la comunicación serial de bluetooth para enviar y recibir caracteres que pueden utilizarse para controlar las cosas. Por ejemplo, en el código de prueba, cuando el módulo recibe el caracter "H", llevó 13 se encenderá en tu placa de arduino. Para conectar el módulo, su arduino necesita ser alimentado. También debe tener el código de prueba en el arduino. Antes de que haya conectado el módulo, habrá una luz roja parpadeando.

Conectar a un Computer(windows):

Su computadora debe haber construido en bluetooth o un dongle usb externa.

1. descargar PuTTy

2. vaya al panel de control. Luego haga clic en "Agregar un dispositivo" en la sección de sonido y Hardware. En un segundo dispositivo Bluetooth debe aparecer en la lista. Mina fue llamada HC-06. La contraseña por defecto es 1234. El agregar una ventana de dispositivo debe cerrar automáticamente después de introducir la contraseña. El módulo no decir está conectado - esto está muy bien no te preocupes por él. Haga clic derecho sobre el dispositivo, haga clic en propiedades y vaya a la pestaña de hardware. La ventana debe decir qué puerto COM está en. En mi caso el COM puerto fue COM5.

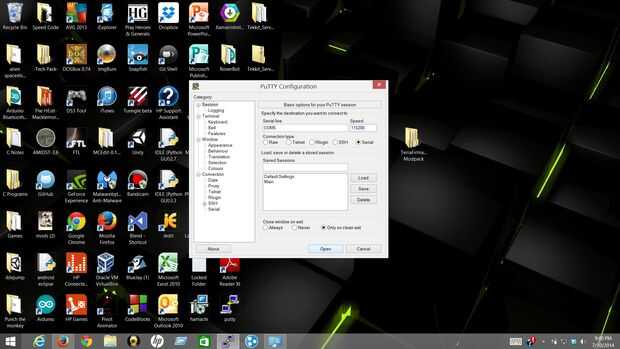

3. Abra masilla. Cuando se abre la masilla será automáticamente en el tipo de conexión SSH. Cambiar el tipo de conexión en serie. En el cuadro de serie, escriba qué puerto COM el módulo estaba en (tenía que poner COM5). Cambiar la velocidad de 115200. Haga clic en abrir. Si todo va bien, se abrirá una ventana. JY-MCU debe ir de parpadear rojo sólido. Ahora, si tienes el programa en el arduino, cuando usted presiona "H" en la ventana led 13 deberá encenderse en el arduino. Cuando usted presiona "L", la luz se apagará.

¡ Felicidades! Tienes correctamente conectado con el módulo de Bluetooth!

Conexión en Android:

Este método es mucho más fácil que el equipo uno. El teléfono android tiene que haber construido en Bluetooth.

1. ir la la configuración de bluetooth. Se conectan al módulo y poner int la contraseña 1234. Como el ordenador android no decir que está conectado.

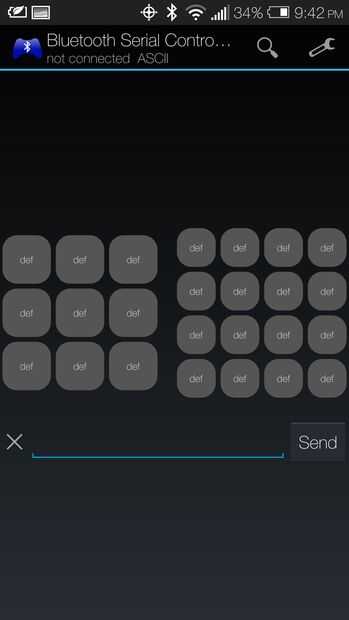

2. descargar esto desde la tienda play: Bluetooth controlador Serial

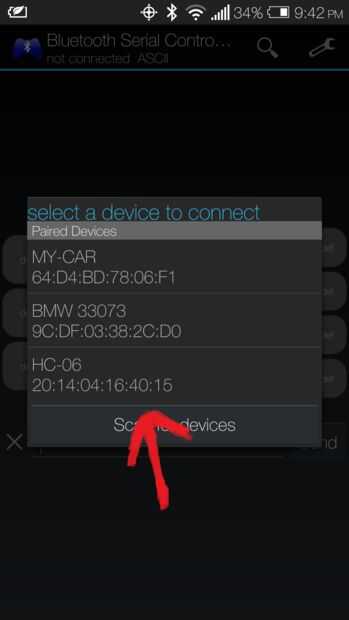

3. en la aplicación, haga clic en la lupa. A continuación, haga clic en el módulo de JY-MCU. Luego debe conectar. La luz roja parpadeante en el módulo deben ir a rojo sólido. Entonces puede tipo "H" en la línea y haga clic en enviar. 13 LED deberá encenderse. Dará vuelta apagado es enviar "L".

¡ Felicidades! Ha conectado el módulo Bluetooth con su teléfono!
