Cómo instalar un poste de luz en su yarda (3 / 3 paso)

Paso 3: Trabajo eléctrico

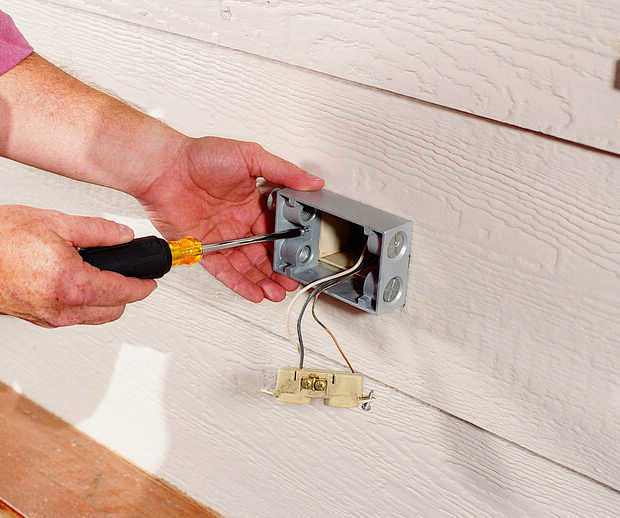

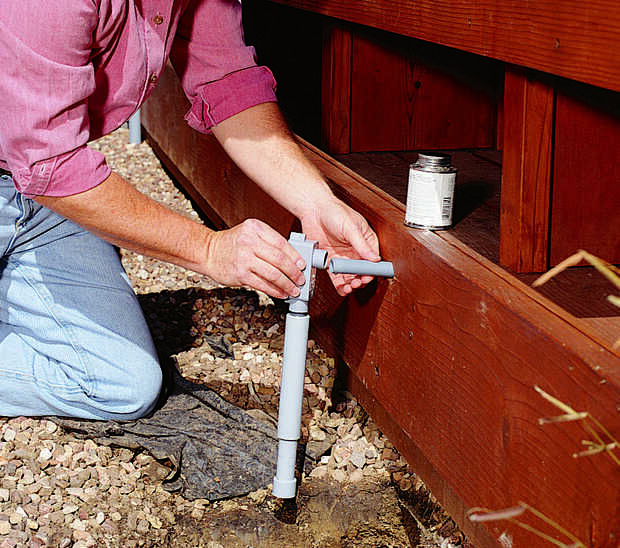

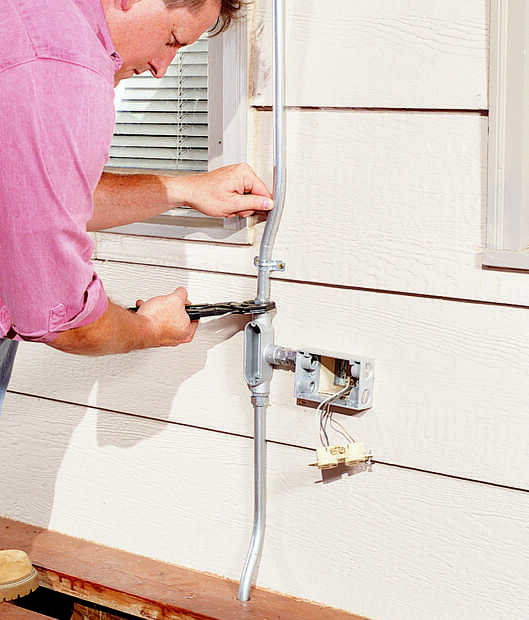

Para aprovechar el tomacorriente con protección GFCI, primero apagará al receptáculo y retire la cubierta de intemperie. A continuación, instale una caja de metal de la extensión sobre el receptáculo. A continuación, ejecute 1/2-in. Conducto de EMT entre la extensión del cuadro y un cuerpo de conduit t. Extienden una longitud de conducto hacia abajo del cuerpo del conducto del tee a través de la cubierta. Únete a la EMT y PVC conducto debajo de la cubierta con un adaptador macho y un acoplamiento roscado. Plantear una segunda longitud de conducto tee conducto cuerpo de la para una caja de interruptores e instale la caja del interruptor. Apriete las conexiones.

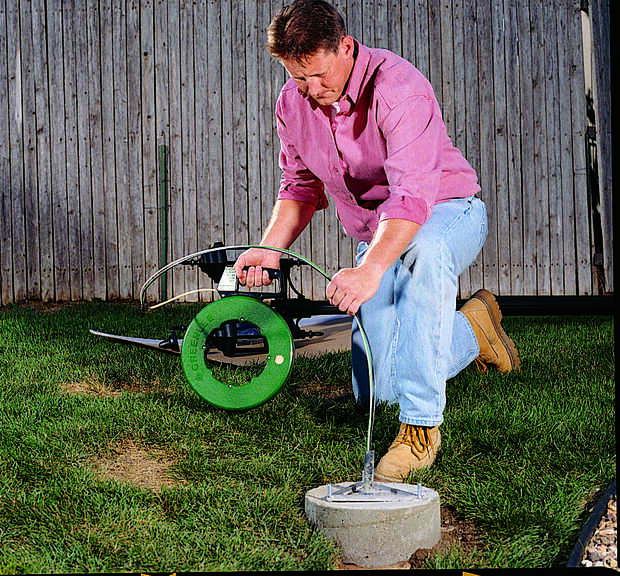

Se instalaron cables de calibre 14 aislados separados, evitando el cable, que es muy difícil de tirar a través del conducto de 1/2-pulgada. Se utilizan un blanco, un negro y un verde cable encontrado. Tire los cables del enchufe y caja de interruptores para la luz. Deja al menos 8 pies de cable sobrante por encima de la base de hormigón.

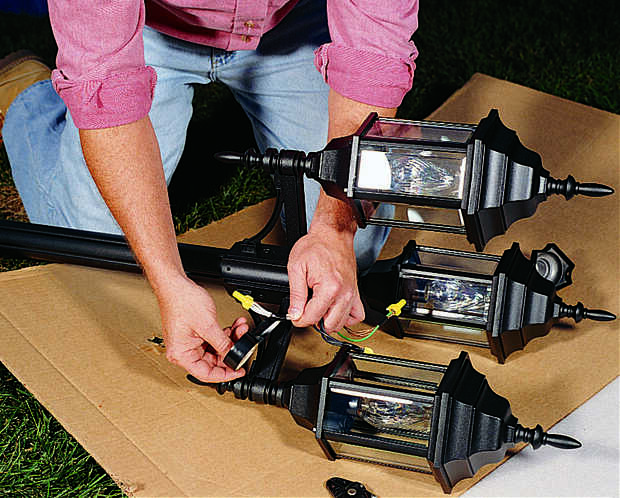

Instale las cabezas de luz en el poste y alimente los alambres en el post de abajo, hasta que sobresalgan por la parte superior. Luego, conecte los cables de las cabezas de luz con los cables del circuito. Únete a color wirese con conectores de torsión. Para colar alivio, takpe los cables con cinta de vinilo. Esto impide que el peso de los cables colgantes de circuito filtra las conexiones. El puesto de pie y apriete sus pernos.

Ahora lo único que queda es las conexiones eléctricas en la casa. El cable negro de la luz va a la caja del interruptor. Un segundo cable negro de la caja del interruptor y es wbuy conectado un pigtail al cable negro que viene de la casa y al equipo de bronce del recipiente.

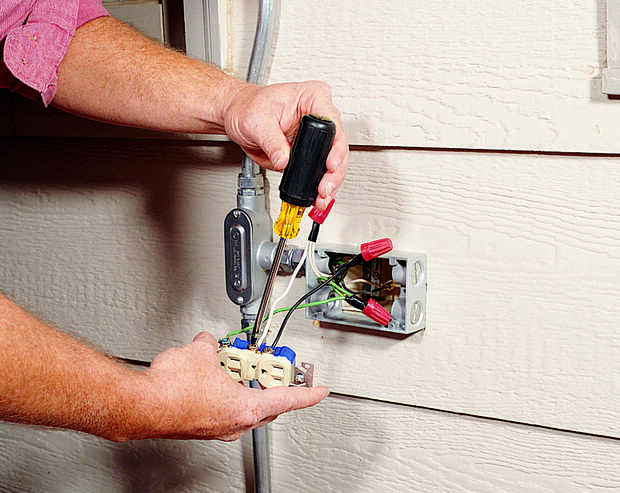

Trae los cables blanco y verde el circuito de la luz directamente en la caja del receptáculo, pigtail a la blanco y verde los cables el cable que viene de la casa y adjuntarlos al receptáculo de salida. El cable blanco se conecta al tornillo plateado del receptáculo y el cable verde al tornillo verde. Pigtailed cable negro está conectado al tornillo de latón.

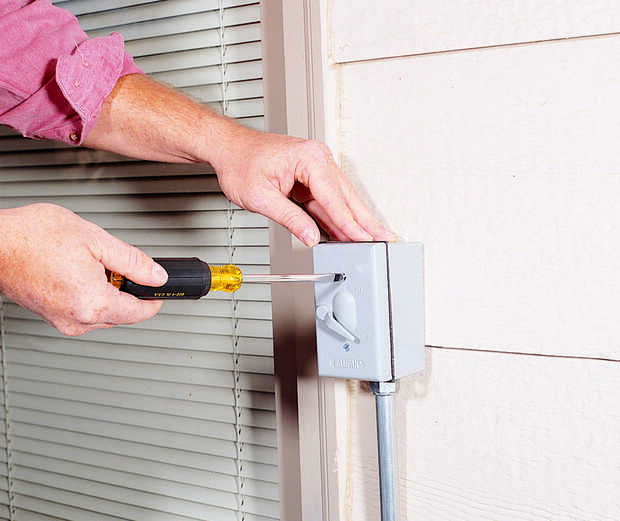

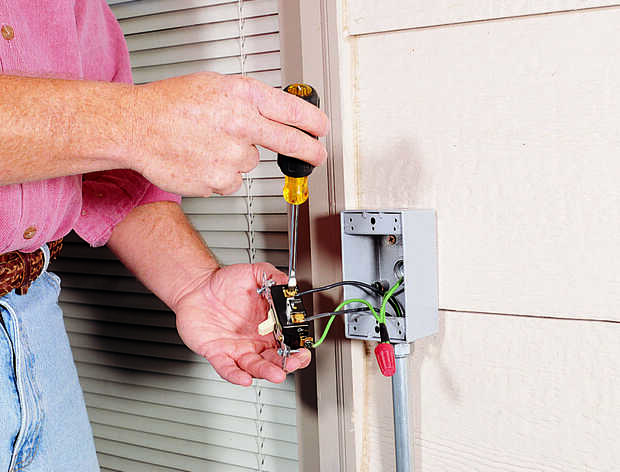

Nota: para asegurarse de que con seguridad se basa el montaje eléctrico, el interruptor debe tener es propio de la tierra, y los conductos metálicos y accesorios deben ser fundados. Un cable verde de la caja del interruptor está conectado por un pigtail al cable que viene de la casa y el cable verde de la luz. En el interruptor, es relegada con dos cables. Una longitud de la cola de cochino se conecta al tornillo de tierra verde del interruptor, el segundo se une a la caja del interruptor. Finalmente, conecte los dos cables negro al interruptor como se muestra. Montar el interruptor en la caja e instale una cubierta resistente a la intemperie interruptor.
