Cómo instalar un cargador de USB personalizado en tu moto (5 / 8 paso)

Paso 5: Inicio de soldadura, desmontaje y prensar... soldadura su 5v DC del circuito para que puedas tener algo de diversión en tu moto ;-)

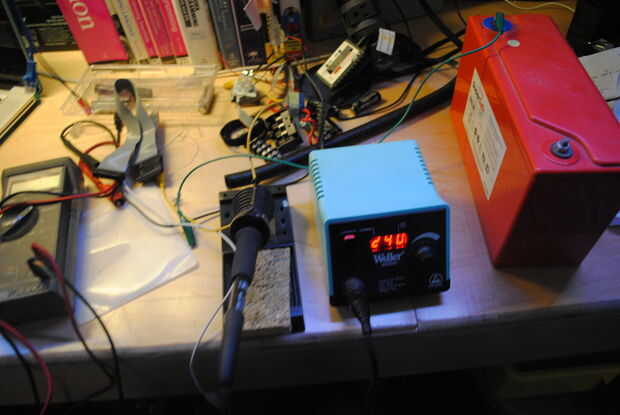

No importa la imagen terrible de TechShop soldadura, este Weller es un soldador regulable impresionante y me dirijo hasta 700 grados cuando llego listo para la soldadura, me da un buen flujo rápido y parejo de soldadura.

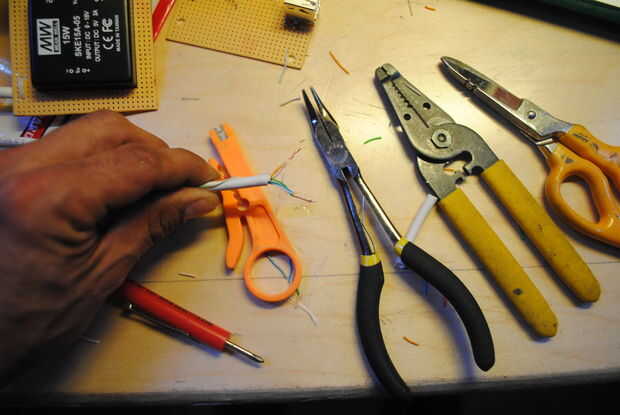

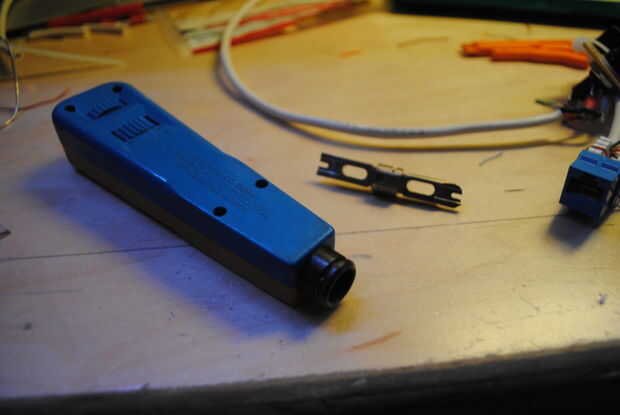

Prensar adecuada es esencial, y esto requiere desmontaje correcto de cable.  Usar dos pares de cables CAT 5 para cada conductor (positivo y negativo).

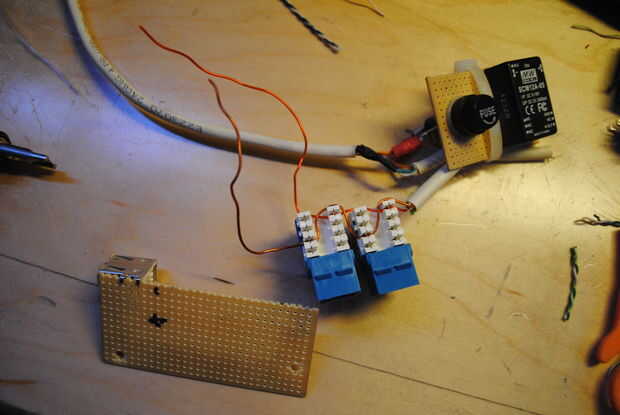

Para los conectores de uso automotriz engarzado conectores estándar para ir a la batería.  La parte de atrás de mi circuito suelde todo poniendo mi convertidor DC-DC en un tablero de perf y luego conectar los cables a la parte posterior.

Para el conector USB me compró dos conectores de Jameco y soldado sólo lo negativo y positivo conduce (pines 1 y 4).  Si está cobrando un iPad o un iPhone puede que necesite añadir algún voltaje en los pines 2 & 3 (más que más adelante, iPhones requieren un voltaje en las clavijas de datos a cargar.)
