Cómo instalar un cable NES en una multi-consola Cthulhu (1 / 5 paso)

Paso 1: Paso 1: Conozca su cable

Antes de calentar la plancha y saltar sin un plan, es muy importante tomar un momento para llegar a saber qué esperar. Vamos a empezar por conocer su cable NES.

Puede utilizar cualquier tipo de cable que tiene un extremo de la NES, como el ilustrado. Puede compactar estos controladores muertos fácilmente, o compra un cable de extensión de Nintendo. Si tienes un cable de extensión, corte el extremo macho de como cerca del extremo como sea posible, para que se queden solamente con el extremo hembra y tanto cable como sea posible.

Retire aproximadamente 1 1/4" pulgadas (3-4 cm) de aislamiento fuera del final, exponiendo los alambres aislados de los cables. Si hay algún tipo de alambre sin aislamiento o blindaje metálico, seguir adelante y recorte junto al final del aislamiento del cable principal. Si usted tiene cualquier calor tubería del espesor adecuado para apenas ir sobre el aislamiento del cable principal del encogimiento, seguir adelante y deslice de ahora para que no olvide más adelante. Tubería del encogimiento del calor es opcional, pero definitivamente hace para una instalación de aspecto profesional.

Franja de unos 1-2 mm del aislante en el extremo de cada uno de los alambres más pequeños, exponiendo el cobre. Prepárate tu multímetro verificar la continuidad y un pequeño trozo de papel y lápiz para anotar lo que encuentres. Si usted necesita ayuda con la fijación hacia fuera el cable, hay ayuda ahora:

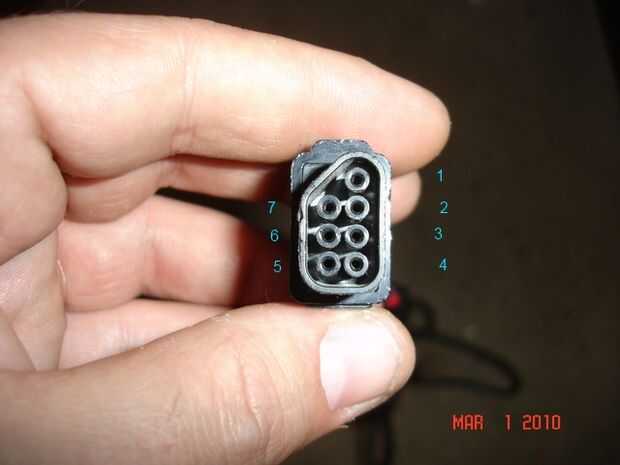

La primera imagen a continuación muestra el número de pin correcto y propósito para cada uno de los pines en el conector de Nintendo.  N / C' medios no conectados; no tenemos que conectar para el Cthulhu.
Nuestro trabajo ahora es identificar cuál de los cables de colores en el cable vaya a cual de los pines en el extremo.  (La entrada de la columna de Cthulhu debe ser ignorada por el momento. Obtener el pinout hecho antes alguna vez calentar el soldador).

Pin # Cthulhu columna
GND - 1 - G
CLK - 2 - A
CIERRE - 3 - F
DATOS - 4 - C
VCC - 7 - V

Una vez que has fijado el cable, busque todo el resto de los cables que no coinciden con los pines y recortarlo corto alrededor del final del aislamiento. Ellos no son necesarios.
