Cómo hacerlo: Diodos (3 / 6 paso)

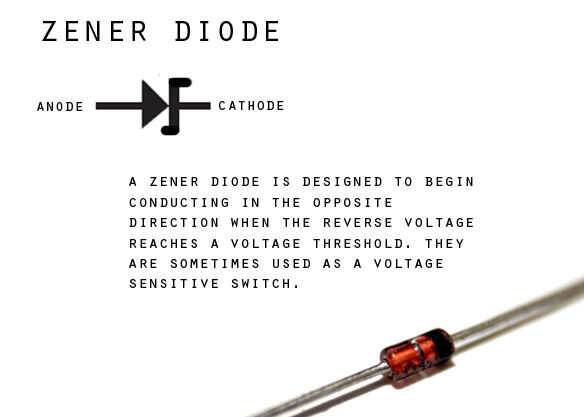

Paso 3: diodos de Zener

Diodos Zener son dopados con una mayor concentración de impurezas para darles una capa muy delgada de agotamiento. En uso son inversa parcial. Esto significa que la corriente pueda mover a través de un Diodo zener hasta que se alcance la tensión de ruptura . En cualquier diodo, llega un punto donde, si se aplica suficiente voltaje reverso, revertir actual fluye del cátodo al ánodo. Los electrones firmemente consolidados en la capa de agotamiento se rasgan de sus átomos y hay un aumento brusco en la corriente. Si esta corriente se permite aumentar hasta un valor demasiado alto, puede ocurrir daño. Sin embargo, si la corriente inversa se limita a un valor seguro, el diodo no ser dañado y una vez que se reduce la tensión inversa el diodo deja de conducir otra vez.

Elegir un Diodo zener si usted necesita tener un interruptor sensible del voltaje en el circuito. Los rangos de interrupción de tensión de unos 2 voltios a 200 voltios.
