Paso 2: Marcar hacia fuera
Primero de marca una cara y borde en ambos montantes de la puerta, las marcas de la cara indica el frente de la puerta de ahora en adelante y en las marcas de borde la parte interior de la puerta.
Cuando se marca el objetivo de cara a mantener cualquier arcos en la madera en los lados de la misma entre los componentes, esto hace que para una puerta más estable cuando se haya completado.
Vamos a terminar un cuadrado cortado en la parte inferior de los largueros, así nivelado final de con una sierra de inglete.
Siguiente usando un calambre de G (o similar) calambre a los dos largueros, Fondo de seguro de los dos largueros está al ras con los demás y que las marcas de borde (el interior de la puerta) son hacia arriba hacia usted. En el cuadro que muestra la madera encogida hasta el calambre está también en contacto con cada una de las caras de la madera (es decir, las dos caras se enfrentan a unos de otros).
Marcar el mortices
1 usando una cinta métrica o regla, mida desde la parte inferior de los largueros de la puerta 150 mm - esta será la posición del travesaño (en la parte inferior de la baranda) y Plaza de esta línea a través del los bordes de los dos largueros.
2 ahora marcar desde la parte inferior de la puerta de 220 mm y cuadrado de esta medida a través de los dos bordes interiores de la puerta - esta es la altura a la parte superior del riel inferior.
3 de la parte inferior de los largueros de la puerta mida 780 mm y cuadrado de esta línea a través de los dos largueros (esta es la medida en la parte inferior del travesaño superior)
4 nuevo desde la parte inferior de los largueros medir 850 mm - esta es la distancia desde la parte inferior de la puerta en la parte superior del travesaño superior.
5 otra vez usando una regla o cinta métrica, marque una línea en 870 mm desde la parte inferior de la puerta y este cuadrado a través de ambos largueros - esta será la altura de inicio para los cuernos/lengüetas (no empezar estas justo encima de la baranda superior, tendríamos que utilizar una ganzúa diferentes y de la espiga empalme).
6 ahora transferir todas las líneas para el mortices la forma redonda están en el lado opuesto de la marca del borde.
7 de la parte inferior de la marca una línea de 915 mm de la parte inferior de la puerta de la puerta, este debe estar en el borde exterior de la puerta (esto le dará la altura máxima de la puerta en la parte superior de los cuernos/lengüetas). Ahora necesita a las dos líneas para las lengüetas del, puede usar algo como el final de una lata de pintura para ello (Asegúrese de que no se distorsiona como quiera una curva agradable para habilitar agua para escurr - si tienes unas lengüetas para marcar entonces puede ser que vale la pena hacer una plantilla para hacer esto como hacer solo una!).
8 sin calambre las dos puerta stiles.

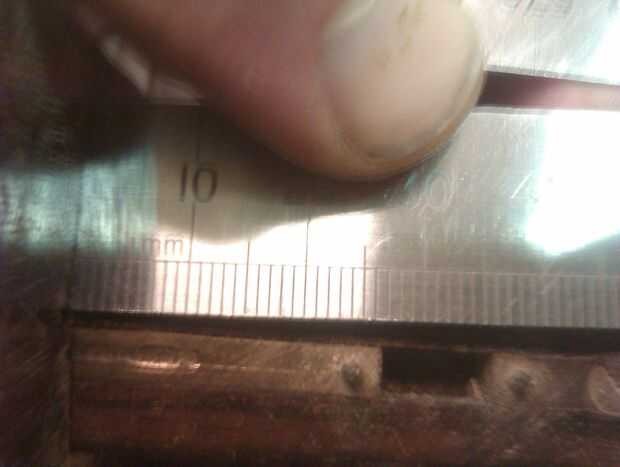

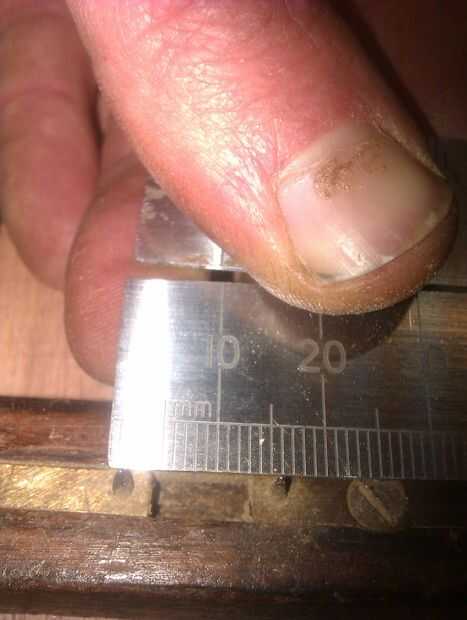

9 agarrar un calibrador de mortaja y establecer la distancia entre los dos espolones a 15 mm (estoy usando una espiga de 15 mm - ajuste a sus necesidades - puede utilizar el cincel de la mortaja como guía para establecer el calibre, prefiero medir hacia fuera) y luego configurar una distancia de 25 mm de la culata del manómetro de la mortaja para el estímulo de la primera y apretar el tornillo / tuerca así que nada puede moverse. (Si no estás seguro de lo que me refiero a entonces la acción es la parte de la vía que actúa como la cerca y corre a lo largo de la madera - si no sigues lo que quiero decir que consulte la siguiente página del Estudiante de tecnología sobre indicadores de la marca ).

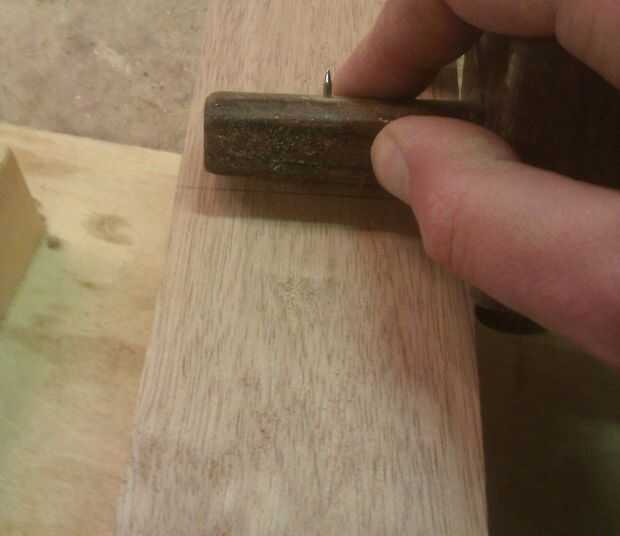

Ahora de la parte posterior de los largueros (enfrente de la cara vista), pulse el stock de su mortaja calibre 10 contra la madera y y empuje a lo largo de la madera entre las dos líneas (para cada Ganzúa) que marcaste anteriormente. Haría normalmente la marca hacia fuera de la parte delantera de los largueros, pero en este caso la mortaja y espiga están fuera de juego a la parte posterior de la puerta y el riel inferior no es un carril de espesor total (es solo 48mm de grosor y el resto del marco del portón es de 70 mm.).

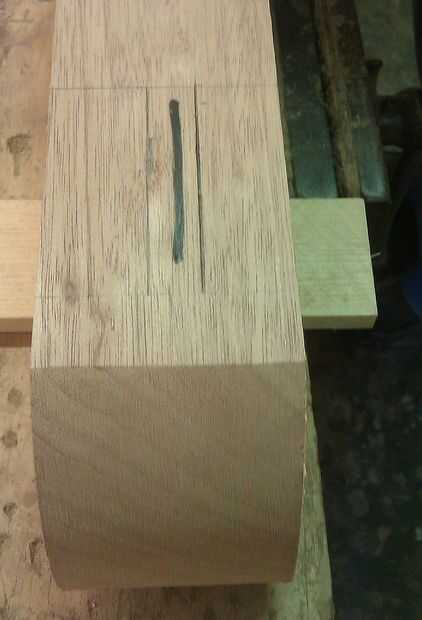

11 una vez que has marcado las mortices hacia fuera con el medidor dejan configurar - necesitaremos otra vez muy pronto!

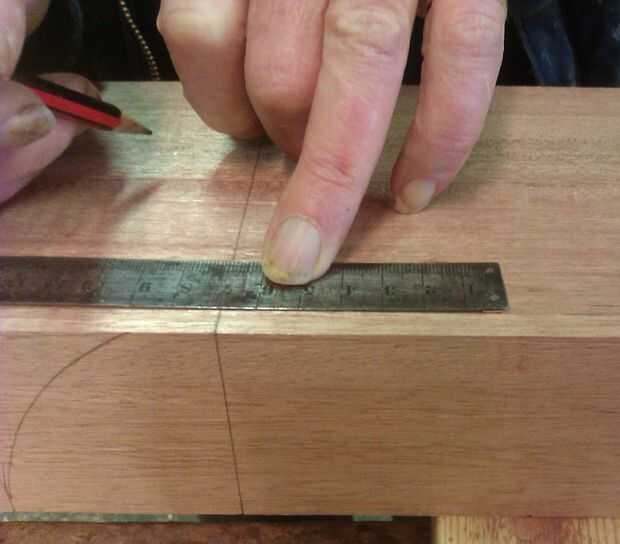

12 la parte final del trazado los largueros de la puerta es para marcar las lengüetas hacia fuera (los puntiagudos bits!). Para comenzar con la marca y la plaza a través de una línea de 20mm por encima de la parte superior de la mortaja superior en el interior borde de lo que será el montante de la puerta.

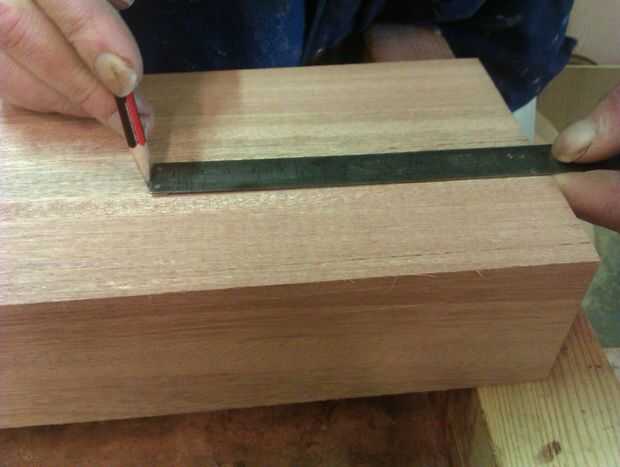

13 Marque otra línea, esta vez en el borde exterior (en el borde opuesto de donde has marcado la primera línea de la lengüeta). Esta línea quiere ser 65mm sobre la parte superior de la mortaja superior. Otra vez la Plaza esta línea en el borde exterior.
14 unir estos dos perfiles doblados líneas, usar algo con una curva en como una pintura de estaño o similar

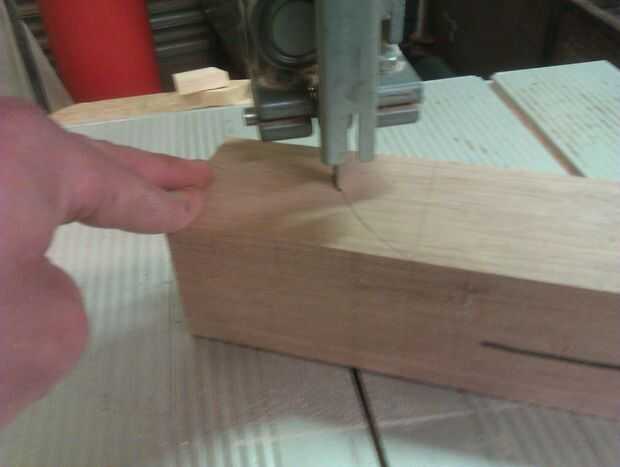

15 corte hará las lengüetas usando una sierra de cinta, si no tienes una sierra de cinta luego un rompecabezas!

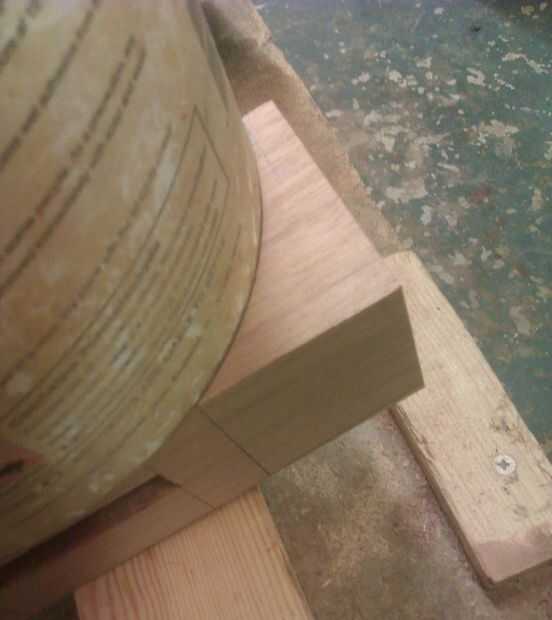

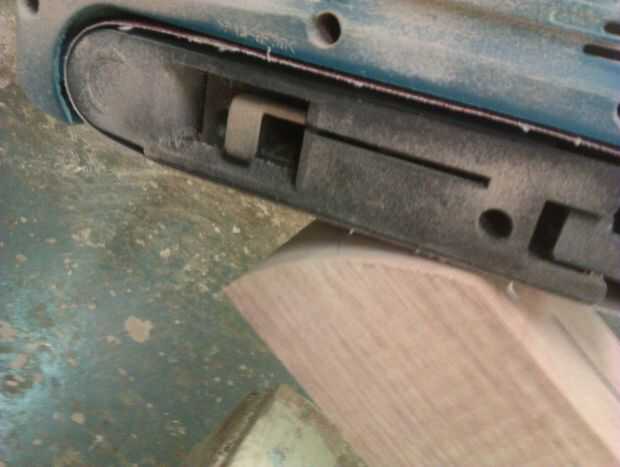

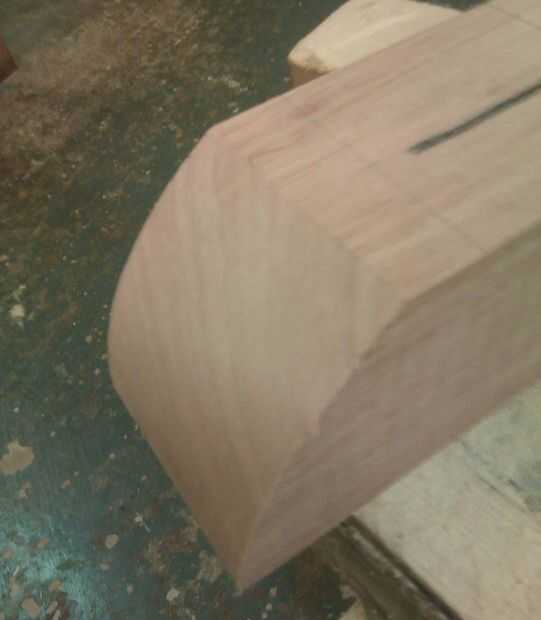

16 una vez que se han cortado las lengüetas del entonces dar un rápido arena a tidy up. Para esto que tiendo a utilizar una lijadora de banda, un orbital arena será suficiente aunque puede tardar un poco más hacerlo de esta manera.
Rieles de la puerta
Antes de marcar hacia fuera las espigas en los rieles de las puertas, necesitamos primero cortarlos a la longitud.
1 poner un corte en un extremo de la baranda superior (como antes solo descremada el borde apagado con un mitre) corta este carril de 750 mm de largo.
2 Repita el proceso para el riel inferior.

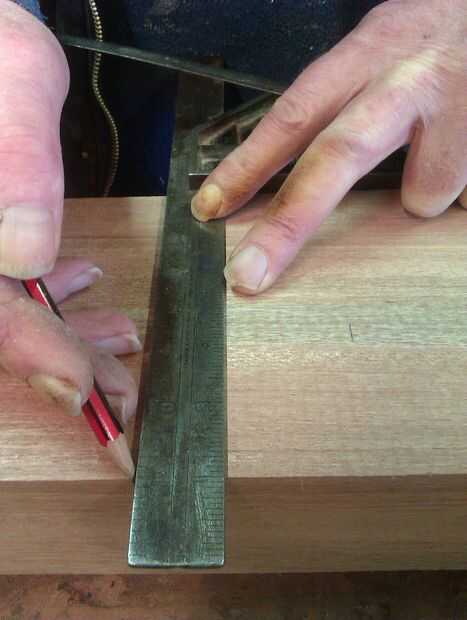

3 en la cara vista de los rieles Marque una línea de 70 mm de cada extremo, esto se convertirá en la línea de hombro para las espigas. Marcamos estas líneas derecha la manera alrededor de las puertas.

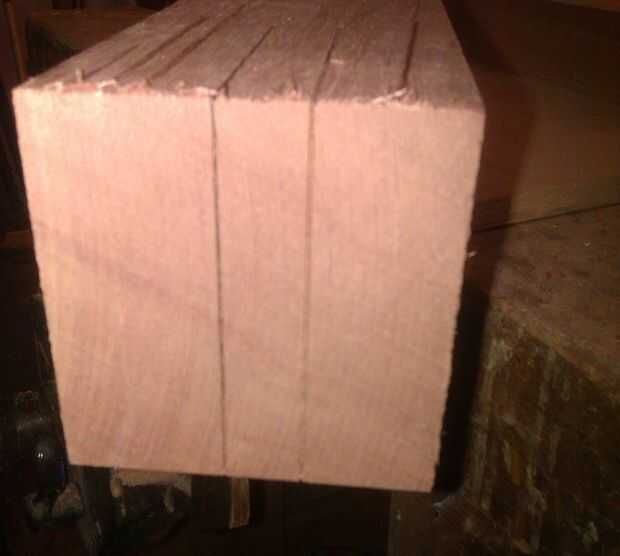

4 tome su calibrador de la mortaja y de la parte posterior de los rieles (enfrente de la cara vista), ejecutar el calibre de las líneas del hombro hasta el final de la madera y contrahilo - hacer esto en todos los carriles.
Eso es todo por el momento el trazado como vamos a pasar el mortices del corte.
