Cómo hacer una plantilla para la rápida earwires (1 / 6 paso)

Paso 1: Marcar y a perforar

Usted puede pensar que la pieza de madera es demasiado larga, pero no cortarlo a la medida ahora.  Es mucho más fácil trabajar con una pieza más grande y, una vez hecha la plantilla, usted puede decidir mantenerlo más de lo estrictamente necesario para que sea fácil de sujetar en su mesa de trabajo, lo que permite trabajar a dos manos.  Mi jig terminado mide 1 5/8" ancho x 1 5/8" de espesor x 6 1/2" de largo (42 x 42 x 165 mm).  No quiero que sea mucho menor que, pero podría ser más corto si es necesario y también un poco más delgado.

Imprimir el PDF - comprobar es la escala de medición de la línea a la derecha - y utilizar para marcar los centros de los pasadores y clavijas en su pedazo de madera.  El PDF muestra el diseño dos veces, una vez con la ruta para tipo 1 earwires en él y una vez con la ruta de acceso de tipo 2/3.  Basta con hacer una plantilla porque la misma disposición de pines hace todos los 3 tipos de hippy, pero ayuda a marcar el camino que el cable debe tener para los tipos 2/3 también.  Podría hacerlo en el lado o la parte inferior de la pieza de madera si no hay espacio debajo de la plantilla, donde lo he hecho.

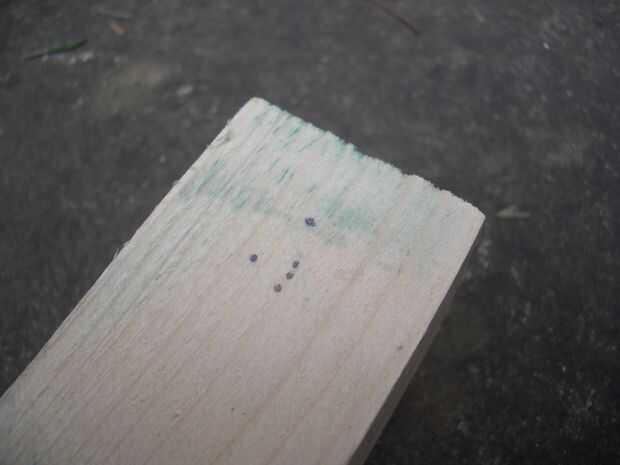

Podría pinchar a través con un alfiler en la madera, o hacer primero los agujeros con un alfiler y luego usar el lápiz bolígrafo o impermeable para marcar la madera a través de los agujeros.  Si usted es zurdo, puede que prefiere marcar la madera con la cara PDF abajo por lo que eventualmente va a envolver el cable hacia la derecha en lugar de agujas.

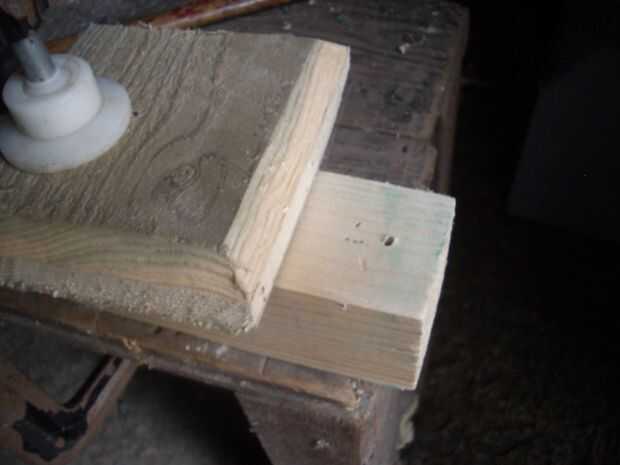

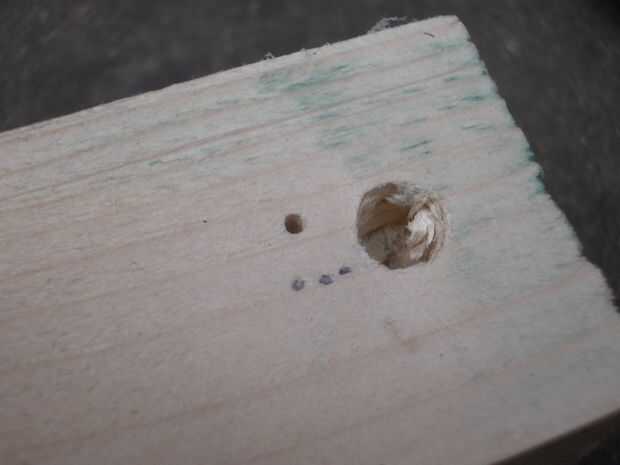

Sujete la madera a un banco, usando un trozo de madera debajo de la quijada de la abrazadera para evitar marcar la madera.  Perfore un orificio piloto con la broca pequeña en el centro del círculo donde el pasador pueda y luego perfore otro agujero donde irá el clavo más grande.  Bajar aproximadamente media pulgada (12mm) para el pasador, un poco más para las uñas (pero tener en cuenta el espesor de la madera - no perfore a través de él).  Utilizando la broca grande, perfore el orificio para el pasador.

Alisar la superficie de la madera con la lija, no tendrás otra oportunidad de una vez las uñas.

Sería una buena idea recurrir a la trayectoria del cable con el impermeable lápiz o bolígrafo en esta etapa, ya que es más difícil hacerlo cuando las uñas estén en su lugar.  Lo hice al revés que es por eso que las fotos no mostrarlo hasta una etapa posterior.
