Cómo hacer una pistola de bobina! (7 / 9 paso)

Paso 7: Conecte las piezas

Vamos a empezar desde el Banco de capacitores. Tome su condensador extremos del Banco y ponerlos en el bloque terminal, teniendo en cuenta para separar los aspectos positivos y los negativos.

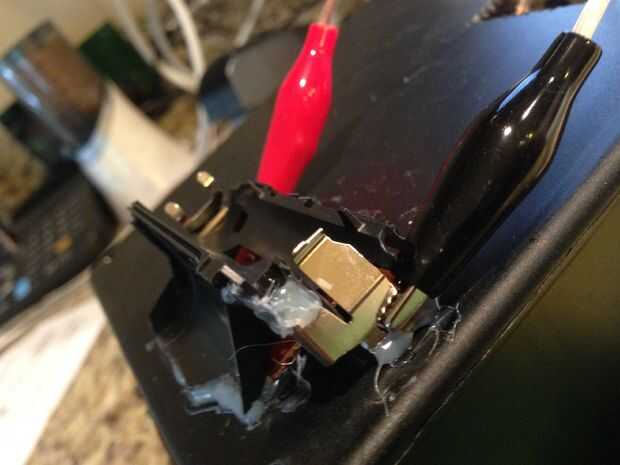

Luego, agarra un alambre y conectar los lados positivos y negativos del puerto para las conexiones positivas y negativas en el condensador en el circuito de carga. He envuelto mi cable estéreo alrededor de cada base de las conexiones para el condensador y soldadas en su lugar (Asegúrese de no tener los lados positivos y negativos toque en cualquier punto en el circuito).

A continuación, suelde una conexión de cables de la batería positivo y negativo en el circuito de carga a la bateria positivo y negativo en el puerto de la batería.

A continuación, desenrosque el plus y menos conexiones al bloque de terminales de la carga del circuito y atar en dos cables más. Por lo tanto va a ser 2 cables de la batería de condensadores en un lado del bloque, y 2 los cables del circuito de carga y 2 de la conexión del switch y la bobina en el otro lado del bloque terminal.

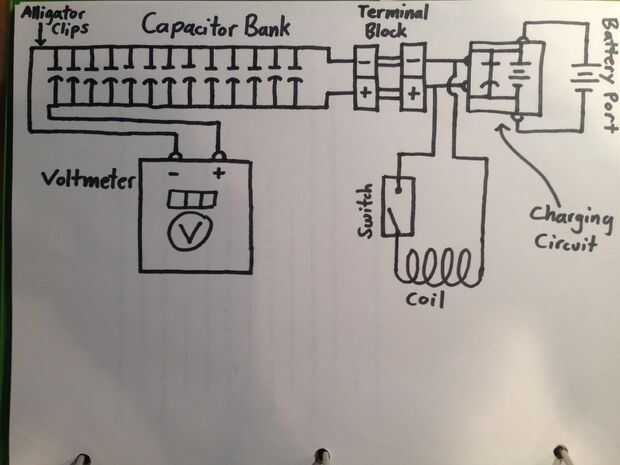

Hablando de la bobina y cambiar conexión, conecte la bobina interruptor como se muestra en el esquema y conéctelo a los cables que solo conectados al bloque de terminales.

Después de esto probarlo! CON SEGURIDAD!

Para probarlo, coloque una batería en el puerto de la batería y haga clic en el botón de carga flash de cámara para iniciar la carga de los condensadores. Si todo va bien debería haber una luz tarareando el sonido lo que significa que el condensador se carga.

Asegúrese de mantener un voltímetro tocando los extremos positivos y negativos de la batería de condensadores para ver su voltaje.

Los condensadores se cargarán sólo hasta el condensador más bajo de voltios, generalmente condensadores flashes será capaces de manejar cada 330, pero si hay otra inferior es su casquillo máximo. Dése un seguro 50 volts de la máxima cantidad de voltaje que carga encima. Así que si tienes 330 como un máximo, carga hasta llegar a 280.

Para detener la carga, retire con cuidado la batería desde el puerto de la batería. Lo hice con cinta eléctrica y hacer una especie de asir la cola del lado de la batería y tirando de él para tirar de la batería hacia fuera cada vez que quería dejar de cargar.

Tenga en cuenta que el circuito no cobra si el interruptor está en la posición off!

Cuando estés listo para poner a prueba de fuego, toma todas las precauciones de seguridad, inserte su proyectil (utilicé una broca la masa más grande que tienes como un proyectil que se produzca la fuerza magnética más, cilindros funcionan mejor que las municiones) y el interruptor!

Ser seguro!
