Cómo hacer una pila de combustible microbiana (MFC) utilizando lodo (5 / 7 paso)

Paso 5: Cierre el circuito

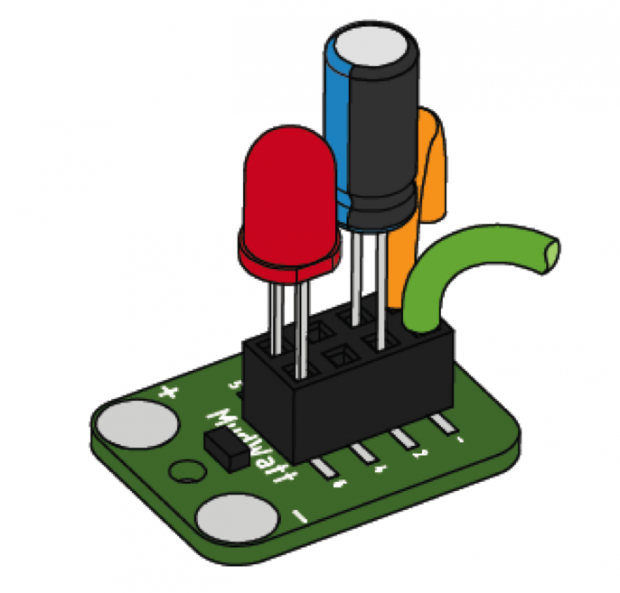

1. doble y conecte el cable de cátodo (naranja) a '+' y el alambre del ánodo (verde) a '-' en el tablero de Hacker.

2. Conecte el extremo largo del condensador azul (10μF) al pin 1 y su extremo corto al pin 2. Puede que necesite doblar los alambres para que ajuste tanto como sea posible.

3. Conecte el extremo largo del LED al pin 5 y su extremo corto al pin 6.

Eso es todo! Usted debe empezar a ver el centelleo del LED después de algunos días, una vez que su MudWatt ha desarrollado una saludable comunidad de microbios!

¿Qué hacen estos componentes?

Junta de hacker: el Hacker toma el bajo voltaje y baja corriente procedente de la MudWatt y convierte en arranques cortos de alto voltaje y corriente más alta.

Condensador: el condensador es un componente pequeño de almacenamiento de energía. Es capaz de acumular energía como energía proviene el MudWatt y luego descarga esa energía en una explosión rápida a parpadear el LED.

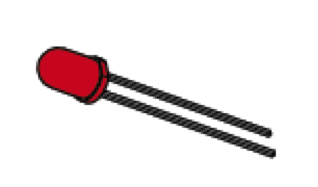

LED: el diodo de emisión de luz (LED) toma los electrones ser descargados por el condensador y convierte la energía de los electrones en energía de la luz.
