Cómo hacer una parte de la biblioteca personalizada en herramienta CAD Eagle (14 / 21 paso)

Paso 14: El símbolo de la construcción

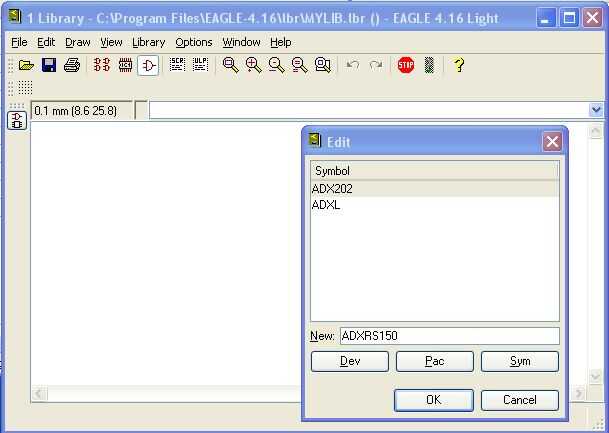

Haga clic en el símbolo de botón y añadir un nuevo símbolo. Este paso es idéntico al paso 7, excepto su para un símbolo no un packge. El símbolo es lo que aparecerá cuando se dibuja su esquema. El esquema es una representación fundamentalmente diferente de tu circuito, luego el diseño (o paquete). El paquete tiene que coincidir con la hoja de datos, ya que representa la entidad física y tiene un gran impacto en el diseño del baord. El esquema debe diseñarse para que sea fácil de leer y necesita no ser una representación del prefecto de la devcie (en términos de tamaño). Para pernos de examplep sin conexiones no deben colocarse en el esquema.
