Cómo hacer una máquina de CNC de tres ejes (barato y fácil) (5 / 12 paso)

Paso 5: Patrón de la impresión

tuve alguna experiencia desplazamiento aserrar piezas por lo que decide usar un pegamento en el método de patrón. Lo que se requiere es imprimir los archivos de patrón PDF en páginas de azulejos y pegamento en cada patrón y recorte cada pieza.

Nombre de archivo y Material:

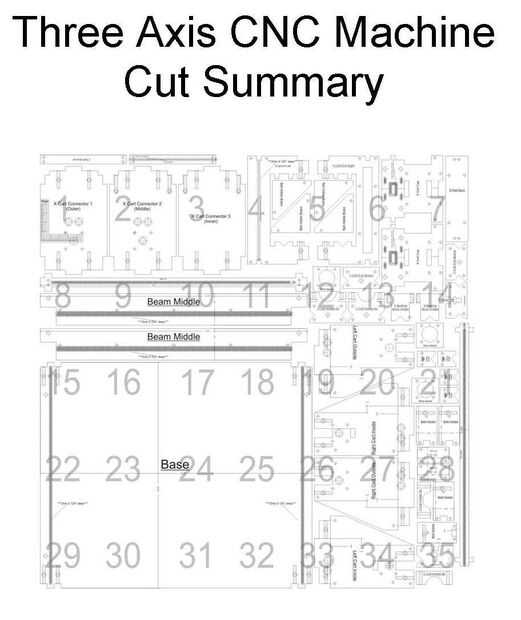

Resumen: CNC-corte-Summary.pdf

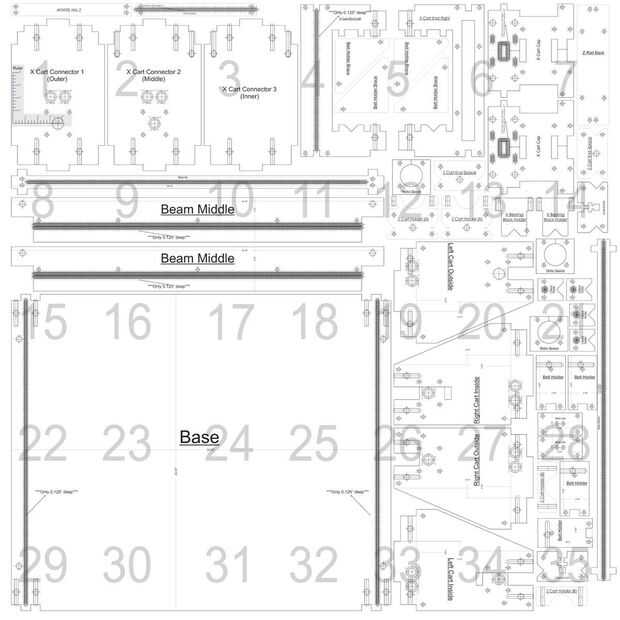

0.5" MDF (35 8.5" x 11" baldosa páginas): CNC-0.5MDF - CutLayout-(Rev3) .pdf

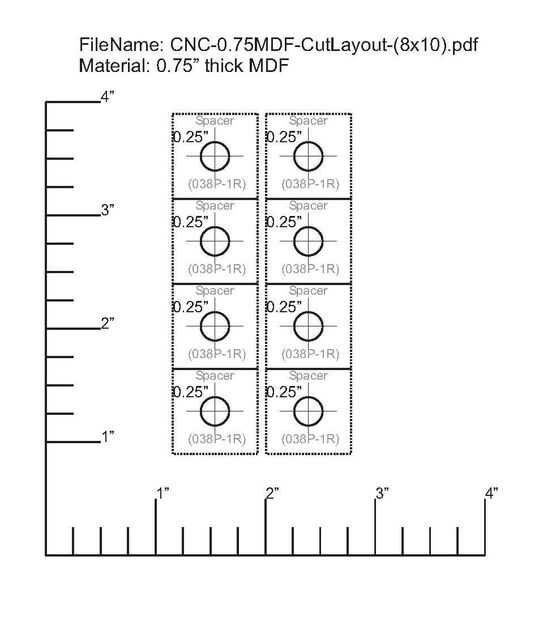

MDF de 0,75": CNC-0.75MDF - CutLayout-(Rev2) .pdf

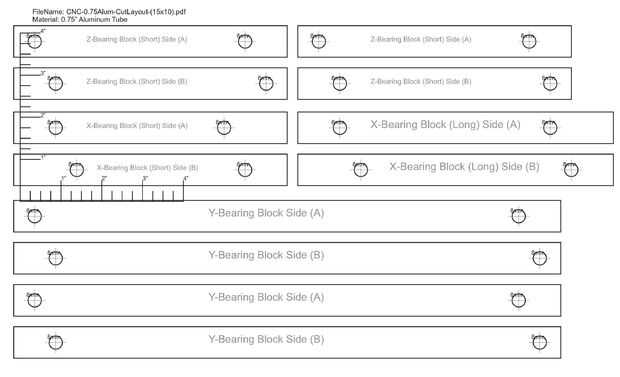

Tubo de aluminio de 0,75": CNC-0.75Alum - CutLayout-(Rev3) .pdf

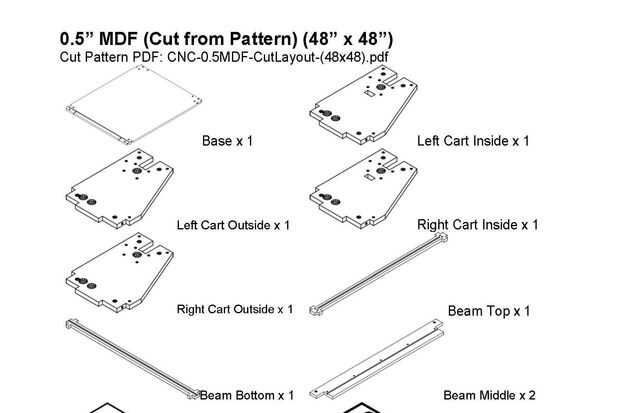

0.5" MDF (1 48" x 48" página): CNC-(un 48 x 48 página) 05-MDF-CutPattern.pdf

(Nota: he añadido una versión DXF de la pauta MDF de 0.5" a este paso (DXF-05-MDF-SimpleDXF.dxf) he quitado los orificios perforados de Cruz y de la escritura de este archivo para que sea un tamaño manejable, si alguien desea alguno de los dibujos en un formato diferente o incluyendo información diferente por favor solo mándenme una línea y voy a hacer todo lo que pueda)

(Nota: he incluido los dibujos originales del formato de CorelDraw en un archivo zip (CNC-CorelDrawFormat-CutPatterns(Rev2).zip) para quien quiera hacer alguna edición)

(Actualización: ahora hay una variedad de patrones para la capa de 0.5" de MDF, se puede descargar un archivo (CNC-0.5MDF - CutLayout-(Rev3) .pdf) con 35 páginas 8.5" x 11" con azulejos, o bien puede descargar un archivo (CNC-(un 48 x 48 página) 05-MDF-CutPattern.pdf) que tiene todo el diseño en una sola página 48" x 48" para imprimir en una impresora de gran formato o azulejo usted mismo)

(Paso a paso)
1 descargar los archivos pdf de diseño de tres
2 abrir en Adobe Reader
3 Goto el diálogo de impresión
4.(Important) en la página de escala de diálogo Seleccione "ninguno"
5 Compruebe que el archivo accidentalmente no obtener escala para ello medir la regla impresa en la página de cada patrón (Asegúrese de coincida con una regla de confianza) (no hacer esto la primera vez y accidentalmente impreso una copia en tamaño 90% más sobre esto más adelante)
