Paso 2: El montaje de mecanizado
La idea básica es que va a tener 4 agujeros roscados para el LED Atornille Tornillos de montaje. Estos agujeros son 34 mm. en mi placa de LED; Asegúrese de medir Si lo tuyo son los mismos.

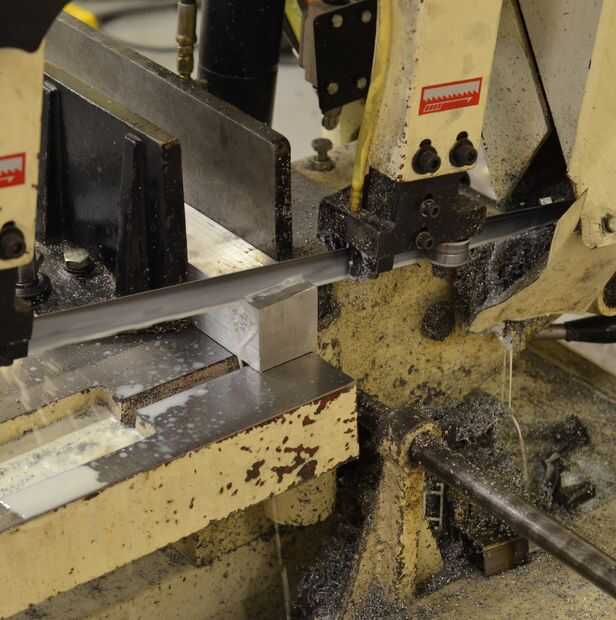

El primer paso es a la Plaza de su bloque. Las dimensiones no son demasiado críticas como es alrededor 2x2x0.5 ". Necesita suficiente área para la placa de LED para montar en y bastante grueso para el tornillo de montaje que vienen en el lado.

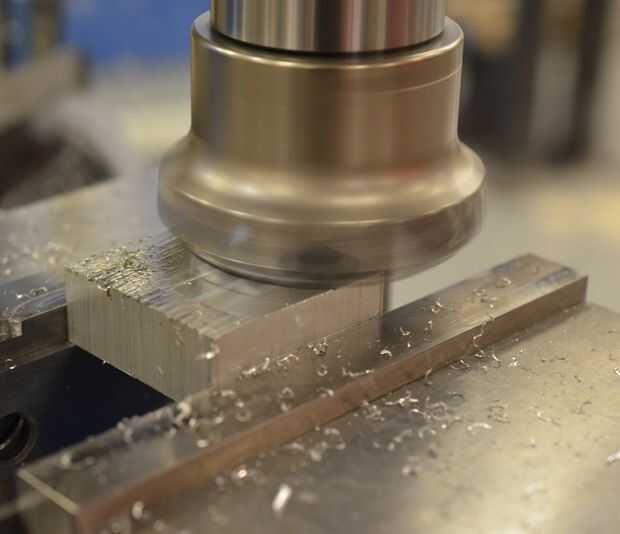

Usé el molino de cara disponible en TechShop San Jose para el paso hacia. Tiene una superficie muy limpia. Pedir el servicio prestado y pedir a alguien si necesita ayuda sobre el uso de lo.

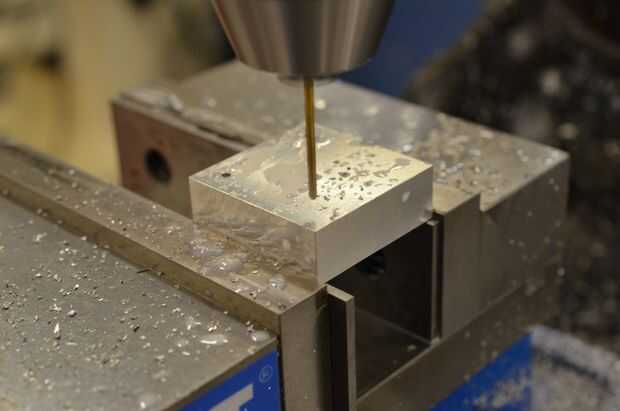

El siguiente paso es perforar los agujeros. Debe haber 4 agujeros de diámetro pequeño que se toca fuera de la rosca deseada. Asegúrese de escoger el tamaño adecuado para el paso de la golpear ligeramente - buscar en una tabla si es necesario. De lo contrario, está muy expuesto a romper el grifo. Toque cada orificio con mucho cuidado, ya que estos serán los agujeros bastante pequeños.
La posición exacta de los orificios no es demasiado importante como son exactamente 34 mm entre sí y la Plaza. Definitivamente debe usar el Digital Read Out (DRO) disponible en todos los molinos de TechShop para esta parte. Y usa lubricante! Casi tuve que volver a empezar cuando rompí un taladro porque el aluminio había fusionado a la broca. Spritz un poco de lubricante soluciona esto.

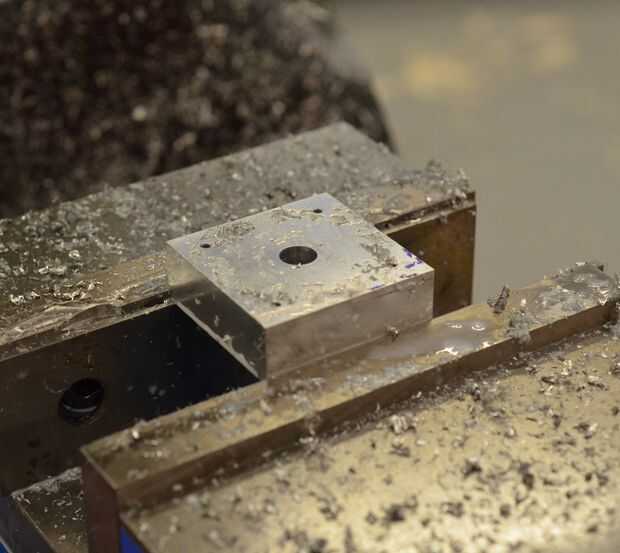

Después de taladrar los agujeros para la placa de LED, se necesita un orificio de montaje para el disipador térmico. Hay dos pasos--uso un taladro, o mejor aún, un molino de extremo (para mantener un fondo plano) crear un agujero que la cabeza de su centro de tornillo puede entrar. No perfore a través--deja 1/8" o material restante. Entonces, perfore el resto a través de con un taladro de apenas más grande que el diámetro del hilo de rosca externo. Hecho correctamente, el tornillo central se deslizará en bien con ninguna parte de la cabeza por encima de la superficie, pero con suficiente hilo en la parte inferior.
El último paso es hacer el agujero de montaje. Usé una llave de 1/4-20, ya que es el mismo que el trípode de cámara estándar. Da razonable flexibilidad en opciones de montaje. En primer lugar, perfore con la broca correcta tamaño por el agujero del centro. A continuación, pulse a través de todo el camino. Es generalmente sabio aprovechar en aberturas si se puede ya que el material cortado a caer más fácilmente.

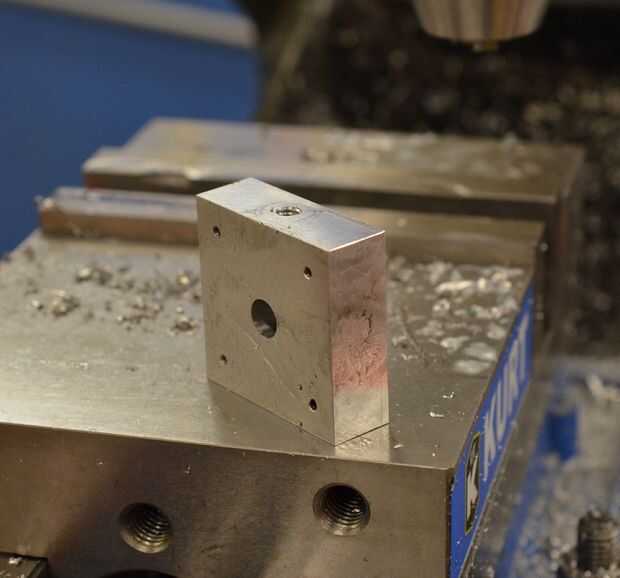

Y eso es todo! Usted debe terminar con un bloque como se muestra en las últimas fotos.
