Paso 2: Elegir el Terminal de presión
Elegir el Terminal de presión
Ahora ya sabes qué calibre tiene, también necesita trabajar en lo que usted necesita para conectarse. Hay muchas variaciones de presión, pero hay un puñado de los muy comunes, que más se muestra en la imagen. Plegadores diseñados para ajustarse a los elementos de fijación roscados pueden especificarse simplemente por el tamaño de perno (por ejemplo M4 / ¼"). Otros pueden tener diferentes nombres depende de la industria y el fabricante (por ejemplo, lucar, faston, hoja de ¼"). Fundamental para conseguir una buena articulación será que la calidad de la encrespadura-it es difícil conseguir una Unión buena y duradera con un terminal de presión de baja calidad.
De la galjanoplastia
Terminales están disponibles con un número de opciones de diferentes placas para dar protección contra la corrosión y por otras razones técnicas (como la baja resistencia de contacto). Evitar cualquier presión (si es posible) que no tiene un forro por lo que no tienes que volver a visitarla en el futuro para limpiarlo de la corrosión. Esto será especialmente importante en el ambiente más corrosivo como las que se encuentran en un barco. La galjanoplastia disponible más común es la lata, y esto será conveniente para la mayoría de las necesidades. Plata y oro son también campo común en ciertas aplicaciones, pero se utilizan generalmente en aplicaciones actuales / señal baja donde es necesaria una resistencia mínima a través de la articulación.
Aislamiento de pre prensa
Si usa terminales preaislados los mejores conectores de calidad tienen una funda de metal para sujetar el aislamiento del cable, las piezas de calidad inferiores no tienen esto. La imagen de los plegadores seccionados muestra hacer este obvio, pero para determinar esto cuando no seccionadas, mire por el cañón de la presión desde el extremo de entrada. Verás metal hasta casi el final de la encrespadura en una pieza de calidad, pero se detiene corta en partes más baratas.

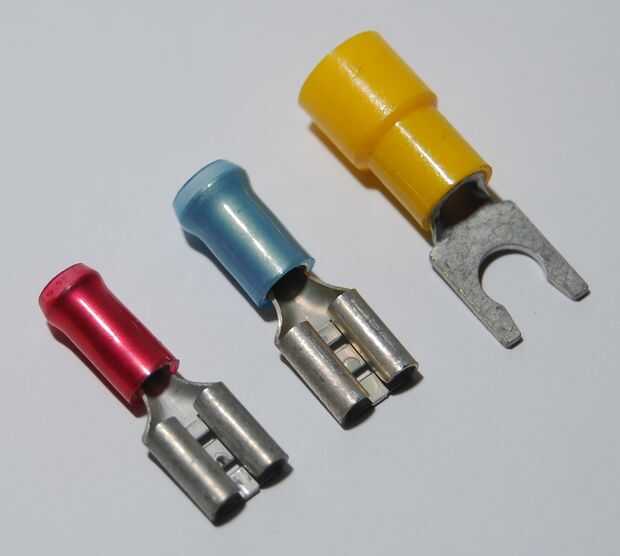

Todos los terminales se venderán con un alambre definido tamaño gama-esto debe figurar en el paquete, pero si no y utiliza piezas aisladas que se puede saber por el color de la manga. El estándar generalmente adoptado es:
Aislamiento rojo 0.5-1.5mm2 / 22-16 AWG
Azul aislamiento 1.5-2.5mm2 / 16-14 AWG
Amarillo aislamiento 4.0-6.0mm2 / 12-10 AWG
Hay otros colores alrededor, pero es poco probable venir a través de éstos a menos que está haciendo un trabajo industrial, aeroespacial o militar.
Prensa sin aislamiento de barril cerrado
Estas piezas se hacen en uno de dos maneras-hoja formada o terminales del tubo. La hoja formada unos son fabricados por cortar el material de hoja plana y luego formar para hacer un tubo en un extremo. Mejor calidad de este tipo con un material más grueso y la costura soldada. Terminales de tubo están fabricados por cortar un pedazo de tubo a la longitud, aplanar un extremo y un agujero de perforación. El tipo de tubo tienden a ser el deber más pesado y por lo tanto son más comunes en los tamaños más grandes - por ejemplo usted puede encontrar estos en una alimentación de motor de arranque.
Prensa sin aislamiento de barril abierto
Este tipo de presión tiene por lejos la mayor cantidad de variación tiende a ser del tipo utilizado en las cubiertas de conector. De los miles disponibles, el más común que es probable que venir a través son el tipo de hoja, de estos la hoja ¼" son los más comunes, con 1/8" (3.2 mm) y 3/16"(4.8 mm) también frecuentemente encontrados. Usted encontrará estos conectores ampliamente utilizados en coches, electrodomésticos, equipo de Hi-Fi etc..

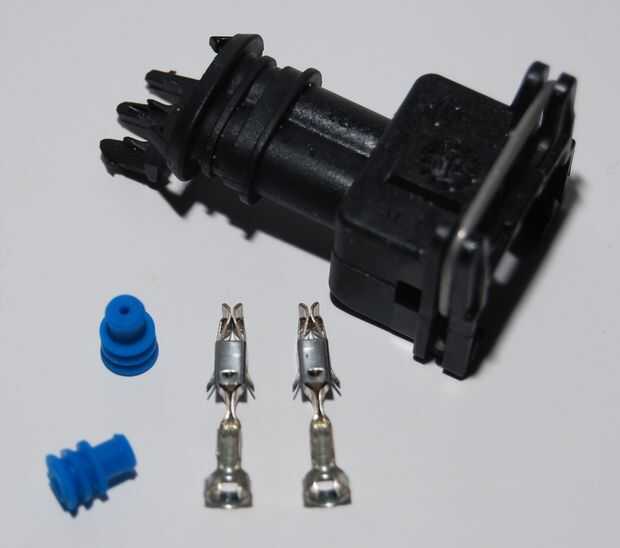

También puede encontrar diferentes tipos en su coche para otras aplicaciones, si es necesario sustituir estos buenos proveedores auto eléctrico a menudo pueden proporcionar un kit de piezas. Estos tipos a menudo necesitan una herramienta específica para prensar correctamente.
Pin torneado
Estos se encuentran más comúnmente en conectores de especificaciones militares, pero también pueden ser encontrados en alta calidad tipos, conectores RF y conectores industriales. Se fabrican por torneado piezas de varilla y por lo tanto son casi siempre redondas.
Otros tipos de
Hay muchos otros tipos de prensado alrededor, más de los cuales tienen aplicaciones específicas y por lo tanto es poco probable encontrar en la vida día a día.
Embalaje
Una gran proporción de prensa están disponibles en una forma que permite el prensado automático en un especialista en máquinas - normalmente una tira o portador en un carrete. Estos pueden ser conectados con herramientas de mano, pero tendrán que ser quitado o cortado de una tira portadora. Otros terminales se suministran como' floja' - piezas individuales suministran generalmente en bolsas o cajas.
