CÓMO HACER UNA BATERÍA ELECTRÓNICA. (no un dechado de MIDI) aka KIDU (5 / 11 paso)

Paso 5: hacer la consola

MAKING THE CONSOLE.

Se trata básicamente de poner todos los circuitary en una caja de buen aspecto.
y cuidadosamente poniendo juntos un camino para establecer una conexión fácilmente extraíble
con los tambores.

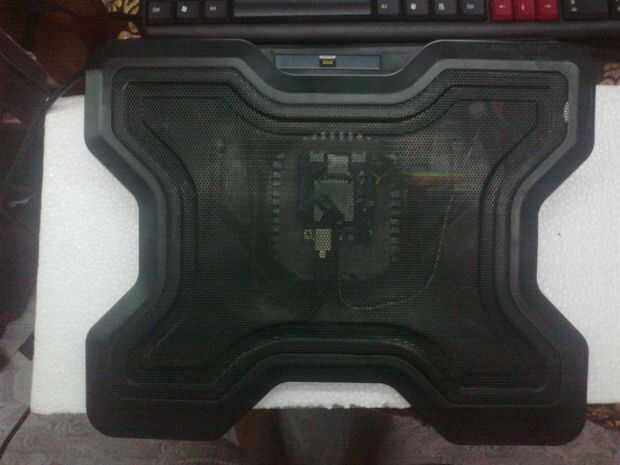

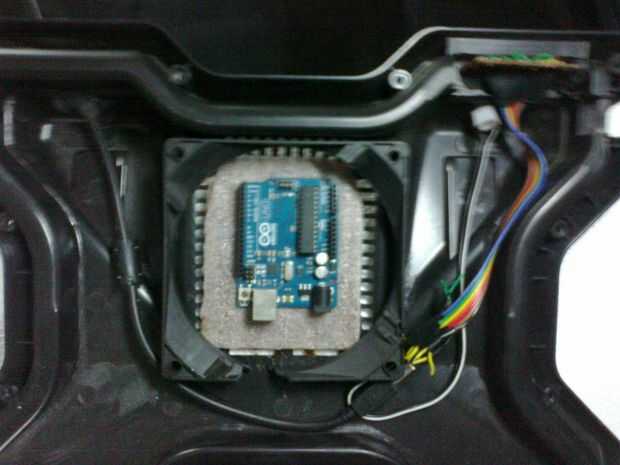

Para la consola he utilizado un viejo usb powered laptop-coolerpad. Quité la

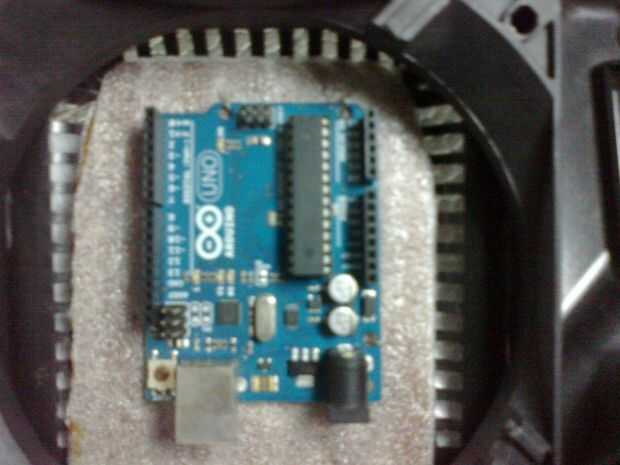

ventilador de la almohadilla y gluedon un trozo pequeño de cartón. Conecté el

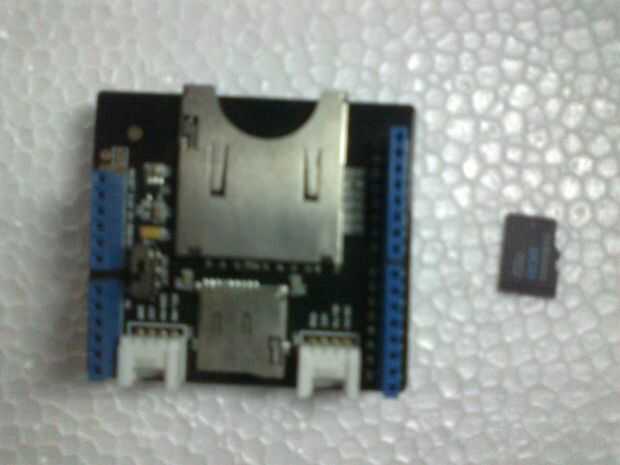

Tarjeta SD escudo para arduino y enrosca en la cartulina.

Otro importante es circuitary las resistencias pulldown.
Como se explicó antes., una piezo disk produce señal eléctrica corresponde a
la presión aplicada en él. Cuando nos pegan los tambores junto con el piezo
interior., que produce una aunque sea señal nose tocar el tambor. Por lo tanto
para sobre este problema., ponemos desplegable de resistencias (1M ~ M 1,3)
entre el vivo y los conductores de tierra de los discos piezoeléctricos.
podríamos ponerlo con en el dums.but que decidí reunir a todos los
Tire hacia abajo de resistores necesarios en un solo pcb y ponerlo en la consola.
Esta configuración facilita hacer cualquier mantenimiento si necessarty.
El circuito del diagrama i muy muy simple.

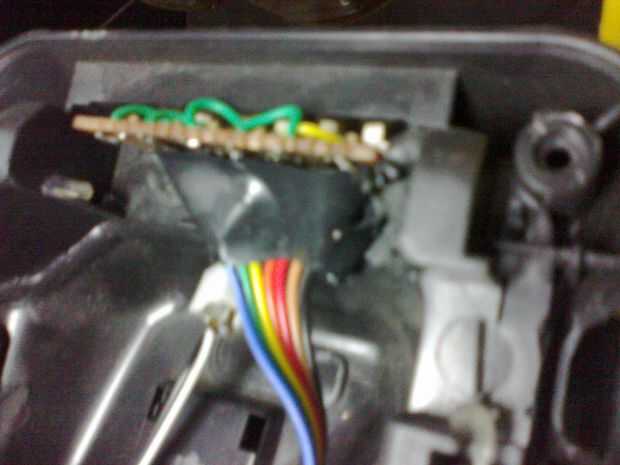

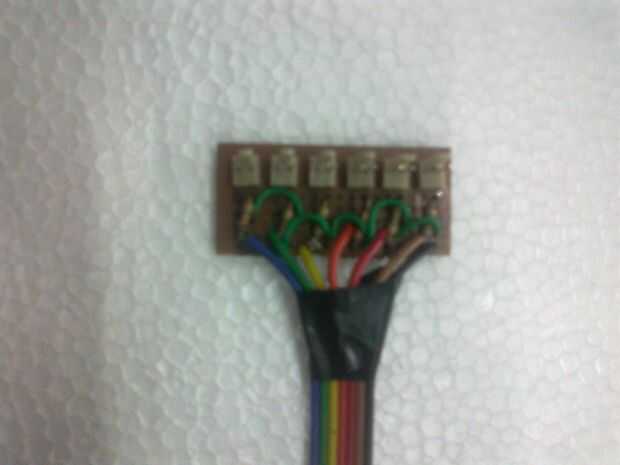

Conecté 6 mujer puente conduce a un PCB en paralelo y
utiliza 6 resistencias entre cada uno de los conductores. Entonces corto 1 de la
plomos de todos los jumper macho pernos con gancho encima del alambre. Entonces sacó el cable vivo
de cada uno de lo puente pines y 1 del cortocircuito conduce (por tierra) y soldado
cada uno con 1 fin de la ribbonwire.i conectados pequeños trozos de alambre de conexión a
el extremo del cable de cinta (para que sea más fácil para conectar el Arduino).

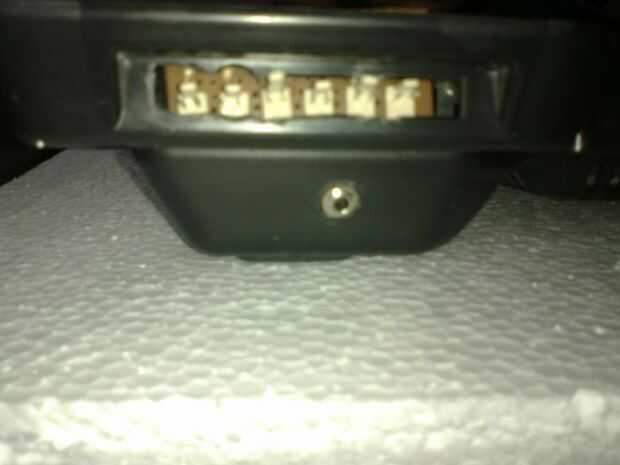

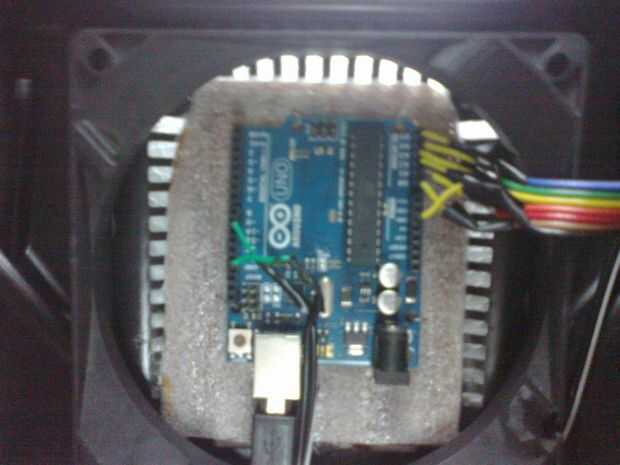

y conectar estos cables a los pines analógicos y el suelo. Estos pernos
fueron expuestas al exterior por lo que podríamos hacer las conexiones desde el exterior.

A continuación conectamos la toma de audio de salida (audio hembra de 3,5 mm) a la consola.
luego soldar 2 cable trenzado de cinta a la tierra y vivir de la toma de
y el otro extremo al cable de conexión. (para hacer conexión fácil a la
Arduino.) Ahora hacer otro agujero en la consola para sacar la línea piwer.

Utilicé el cable USB para programar el arduino para accionar el dispositivo de allí.
De esta manera para que puedo usar la misma línea para accionar el dispositivo y también
programación. Conecto el cable USB a un adaptador USB de 5V para la alimentación.
Esto también reduce el peso de la consola debido a pesados transformadores para
Paso descendente y más eficiencia.

Siguiente el sistema de cable. El sistema de cable que usé fue hecho de
Escudo de un solo núcleo para mejor calidad de sonido. Cada uno de los tambores, platillos y los pedales será
Necesita un cable para conectarse a la consola. Cortar aproximadamente 1,3 metros de
wire.now protector de la soldadura de 1 extremo del cable shiel a jack macho de 3,5 mm.
otro extremo a la parte hembra del cable de puente.
