Cómo hacer un ventilador accionado Solar! (9 / 12 paso)

Paso 9: Conectar el resto.

Importante antes de comenzar este paso usted debe recordar que va a conectar las piezas que van a estar dentro de la caja, en las piezas que estarán en el exterior de la caja. Las imágenes de este paso son sólo para mostrar cómo se conectan. Recuerde taladrar los agujeros en la caja, poner los cables a través, luego hacer la conexión.

Ahora que tiene la junta con todos los componentes conectados de acabado puede comenzar a conectar la fuente de alimentación y el ventilador.

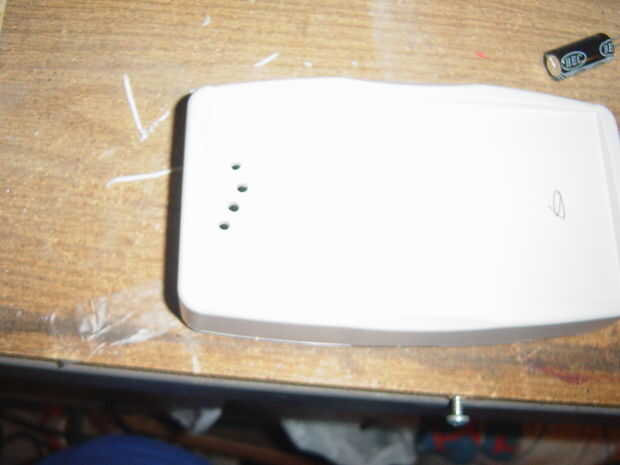

Lo primero y más importante que debe hacer es sacar el taladro y taladrar agujeros de 2 a 4 (dependiendo del tamaño) en el cuadro.

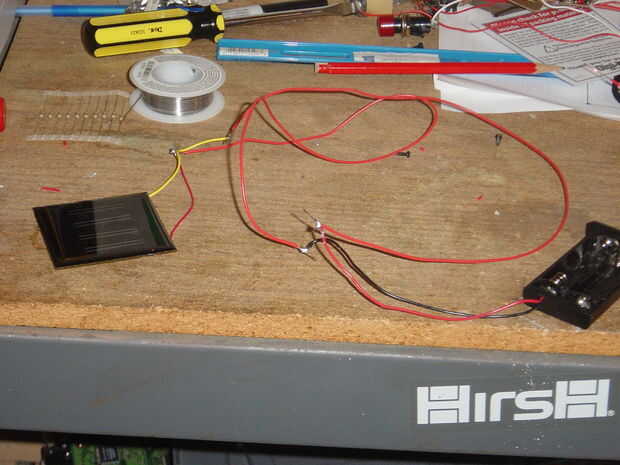

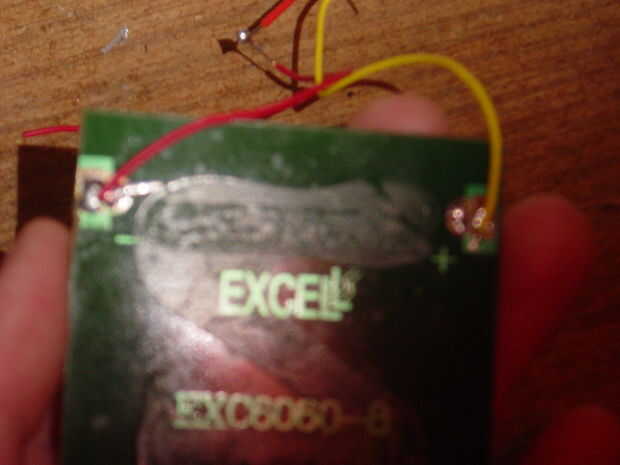

A continuación conectamos la célula PV a la batería. Enrosque los cables de la célula PV a través de los agujeros, y en la caja, luego conectarlo a la batería.
(Recuerde, rojo (+) a rojo y negro (-) con negro. Los colores no pueden ser correctos pero si no están (o si usted simplemente no pueden recordar), hay probablemente algún tipo de marcado que indica que es positivo y cual es negativo.)

Ahora hemos añadido los cables tercera que irá al interruptor entonces la Junta en el lado positivo, o que complete el circuito en el lado negativo. Éstos se van dentro de la caja.

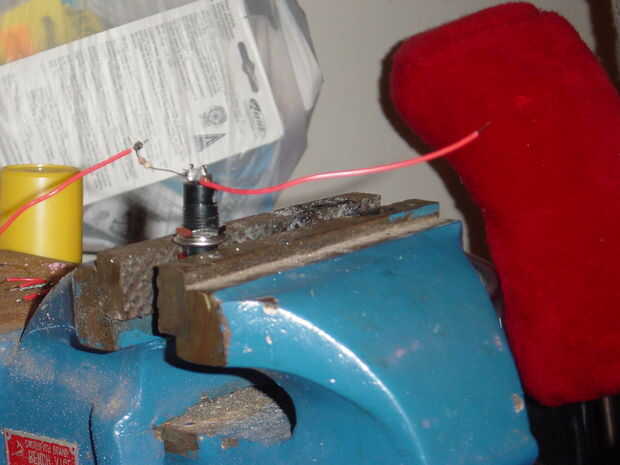

Después de eso, conectar el tercer cable en el lado positivo al interruptor. Luego conectar el interruptor a la Junta.

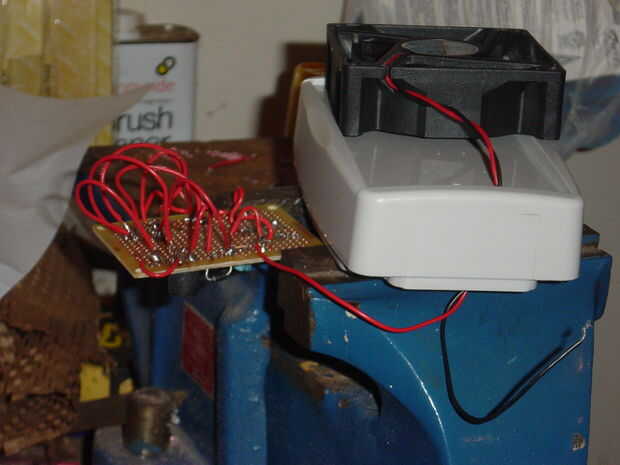

Ahora que está casi hecho. Sólo Conecte el ventilador a la tarjeta (a través de los agujeros en la caja) y terminar el circuito en el tercer cable en el lado negativo de la batería (dentro de la caja).

Y ahí lo tienen!
