Cómo hacer un trabajo ajustable (corte / taladro / Sierra) parada (4 / 7 paso)

Paso 4: Mecanizado del bloque de soporte trasero

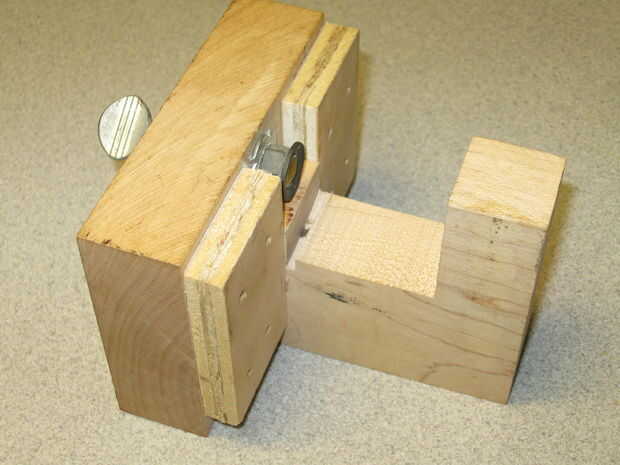

Para el bloque de soporte trasero, usted necesita cortar un surco de su carril pasar a través, esencialmente haciendo una pieza en forma de L. Si la ranura es demasiado profunda delante, atrás, no luchará firmemente en el carril, por lo que necesita para asegurarse de medir cuidadosamente su carril. La otra consideración aquí es para tener en cuenta el espesor de la tuerca de la brida y el espesor del labio de la t tuerca que estará orgulloso del bloque delantero una vez que se monta en su agujero.

Por lo que resulta ser: grueso + tuerca altura + t tuerca reborde grueso del reborde del carril + sobre un 1/8" o 1/4".
(El 1/8 o 1/4" depende de cómo cerca el grueso de su t tuerca y tuerca de brida que es la madera contrachapada)
Alternativamente, se puede usar: madera contrachapada de espesor riel grueso + 1/8"

También se puede ver que la longitud de que su tornillo de mariposa debe ser depende del grosor del bloque delantero. Usted puede tener que avellanar o ensanchar el bloque delantero Si el tornillo no va a funcionar. Importante: Asegúrese de que se seque montar las piezas antes del montaje final!!!!!!

Nota: La pieza superior de la L debe ser suficientemente alto para tener un par de tornillos en él del bloque delantero de montaje.

Corte la ranura en mi bloque con varias pasadas con mi sierra de brazo radial, pero no tienes uno con mucho cuidado puede usar una sierra circular, fresadora, Sierra de cinta o una sierra de mano normal (sin duda no recomiendo arce si utiliza una sierra de mano!). Puede ser creativo, ser seguro!

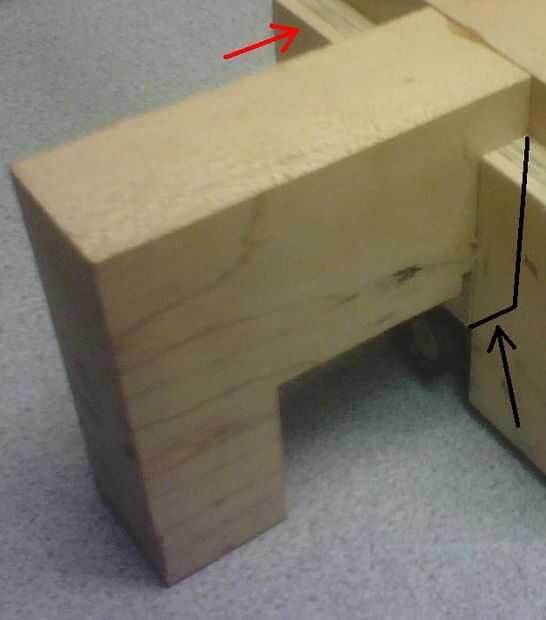

Nota: mi bloque fue en forma de U, con una pierna de la U mucho más corta que el otro. El contorno negro muestra la forma del bloque y si decides hacer el suyo similar en forma, la pierna del contorno se señala con la flecha negra debe ser igual o menor que el espesor del soporte lado señalado con la flecha roja. Si no es así, la parada no tendrá como soporte mucho de lado a lado y realmente no necesita los bloques laterales.
