Paso 5: Añadir el código MIDI de Theremin
Ahora necesitamos subir el código MIDI de theremin a la placa táctil. Tenemos Nathan Tomlin gracias por el código: él había enviado encima a nosotros y nos dio permiso para compartirlo con ustedes!
En primer lugar, si ya no has completado nuestra configuración de Arduino con tu tutorial tablero táctil, por favor hacerlo antes de continuar.

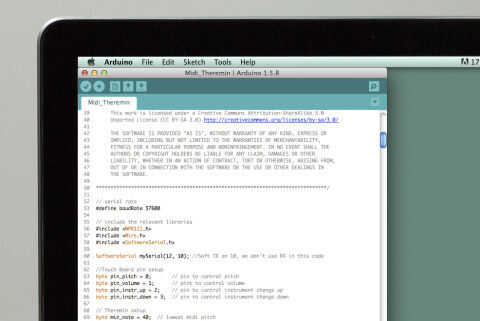

Una vez hecho esto, conecte la placa de toque en el ordenador mediante el cable USB. Asegúrese que el interruptor de encendido en el tablero está en ON. Abrir el IDE de Arduino y luego seleccione el ejemplo de midi_theremin en
File→Sketchbook→Touch Junta Examples→midi_theremin
Asegúrese de seleccionar tablero táctil conductor pelado bajo
Tools→Board
y que el puerto serial correcto de (CU) es seleccionado bajo
Tools→Port
Con todos los ajustes correctos seleccionados, haga clic en
File→upload
para empujar el código a la placa táctil. Los LEDs de TX y RX parpadeará en el tablero táctil y el IDE de Arduino debe decir "Done uploading".
Con su toque todavía conectado al equipo de prueba del programa abriendo el monitor de Arduino serial en la esquina superior izquierda del entorno de programación. Toque siguiente electrodo E0 (Pitch), espere un segundo antes de tocar E11 (volumen). Esto es para calibrar los sensores. Ahora si toca E0 y E11 debería ver texto en el monitor serial sobre el nivel del volumen y las notas que se está reproducida. Contacto E4 y E7 cambia el instrumento seleccionado hacia delante y hacia atrás respectivamente.
Si hay cualquier problema Compruebe que las conexiones de soldadura son adecuadamente tendiendo un puente sobre las dos almohadillas mencionadas en el paso 3 anterior.
