Cómo hacer un teléfono celular / iPhone Boom de cámara y trípode (1 / 6 paso)

Paso 1: Resumen de la construcción...

El boom es muy simple.  He intentado utilizar como materiales de bajo costo como sea posible y encontrar no cuesta más de $10.  He escrito esto suponiendo que una persona no tiene experiencia con madera o herramientas básicas; individuos más calificados pueden determinar con facilidad la construcción de las fotografías.  Asegúrese de hacer clic en las imágenes para más detalles de cómo se colocan juntos.

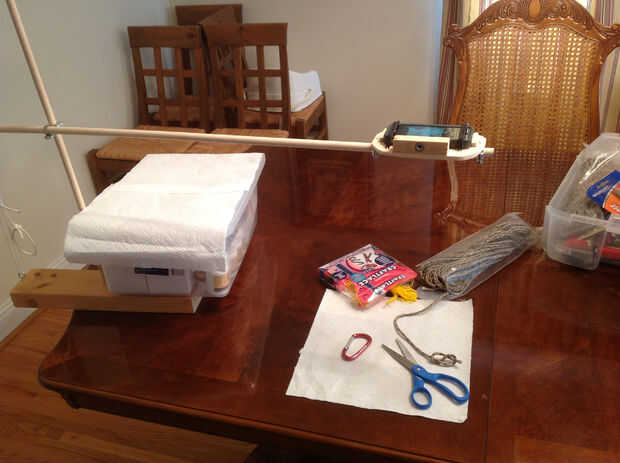

La pluma utiliza abrazaderas para sostener dos tacos de madera a un ángulo de 90 grados entre sí. La espiga vertical se encuentra en un agujero perforado en una pieza común de 2 "x 4" madera dimensional que es utilizado como la base.  En un extremo de la espiga horizontal es una adaptadora que tiene la cámara del teléfono.  En la fotografía por encima de usted puede ver que el auge se arregla en el espacio de trabajo (la toalla de papel blanco con tijeras y cordeles).  La base de la pluma se asegura con una pesada caja sobre ella y la cámara se puede ajustar a sólo el campo visual correcta deslizando la espiga horizontal arriba y abajo de la espiga vertical y apriete la abrazadera de la manguera.  En el otro extremo de la espiga horizontal es un cordón atado a la base para equilibrar la cámara y mantener paralelo a la mesa.

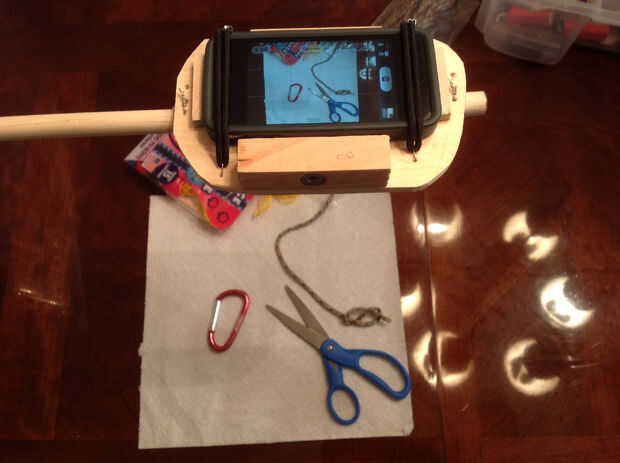

La segunda foto es la vista que si sentado en una silla mirando hacia abajo a través de la cámara en la parte superior de la tabla a continuación.  En la tercera imagen vemos la cámara grabando mis manos trabajando con el proyecto.  La placa del adaptador y la cámara se desliza fácilmente el extremo de la espiga horizontal aflojando las abrazaderas de manguera de la placa de adaptador.  Algunas bandas de elástico del pelo "scrunchie" permita que el teléfono a realizarse rápida y fácilmente en la placa del adaptador.

Lo que se necesita:

Elegí ½" tacos de tamaño de pulgadas por dos razones; en primer lugar son un poco más barato y más ligero que el siguiente tamaño hasta, sino también porque es la más grande común tamaño broca ½" pulgadas.  Por lo tanto el agujero del tamaño más fácil perforar de la base será ½" pulgadas y el pasador del serán necesario que el tamaño para caber el agujero.  Usted probablemente puede sustituir algunos de estos elementos de acuerdo a lo que tienes disponible pero aquí es lo que usé:

-Dos clavijas pulgadas madera de 1/2", 36" pulgadas (3 pies) largo (cualquier hobby o casa mejora/ferretería)
-Uno de 15" pulgadas o tan pieza de 2" x 4" madera o algo adecuado para la espiga vertical utilizar como base (mejora Inicio/ferretería, etc.)
-Un ojo de tornillo para atar el cordón estabilizador hasta el final de la espiga horizontal (casa mejora/ferretería)
-Aproximadamente 3 pies de cable para contrarrestar el peso de la cámara (cualquier hobby o casa mejora/ferretería)
-5 1/2" pulgadas abrazaderas - 2 para conectar las clavijas, 2 para sujetar la placa adaptadora a la espiga horizontal en un extremo y 1 pinza en el otro extremo para sujetar el cable a (hogar mejora/ferretería)
-Alrededor de 3" pulgadas de ¾" x ¾" pulgadas de madera cuadrado de recorte para el montaje de la tuerca hexagonal en (casa mejora/ferretería)
-Alrededor de 10" pulgadas de ¼" por ¼" pulgadas de madera cuadrado pasador marco el teléfono y mantener en su lugar (cualquier hobby o casa mejora/ferretería)
-Una bolsa de plástico común (debe ser una bolsa de comestibles porque epoxy no se adhieren a este tipo de plástico)
-Un común ¼" hexagonal tuerca gruesa – 20 roscas por pulgada (TPI) (casa mejora/ferretería)
-5 minutos epoxy para pegar los trozos de madera a la placa del adaptador y la tuerca hexagonal en la placa del adaptador (cualquier hobby o casa mejora/ferretería)
-Un pedazo plano de madera o madera contrachapada aproximadamente ¼" pulgadas de grueso y unas cuantas pulgadas más ancha y más altas que su teléfono celular para usar como una placa de adaptador (cualquier hobby o casa mejora/ferretería)
-Alambre muy fino para hacer de una manera fácil de fijación todo junto (cualquier hobby o casa mejora/ferretería)
-Dos pelo "scrunchies" o banda de goma elástico adecuado (donde se venden productos de pelo tales como tiendas de descuento y farmacias)

Las siguientes herramientas pueden ser necesarias o útiles, si no los tienes, tal vez usted puede pedirlos:

-Una sierra de mesa o rompecabezas es útil para el corte de la placa del adaptador a tamaño final; Si usted no sabe cómo utilizar una sierra de mesa entonces no lo utilice
-Papel de lija o una escofina de archivo
-Plana cabeza destornillador para apretar las abrazaderas de manguera
-Un taladro y brocas de tamaño ½" pulgadas y la broca de tamaño más pequeño que puede encontrar para hacer los orificios para el cable.  También una ¾" pulgadas pala de bits para hacer el orificio ocular (bits disponibles de una hogar mejora/ferretería)
-Una caja de ingletes y un serrucho si no tienes una manera de cortar la madera recortar al tamaño (casa mejora/ferretería)
-Snip o pinzas (preferentemente la nariz aguja) para cortar el cable y ayudar a torcer los extremos del alambre
