Cómo hacer un simple 3D bola pateando la pierna mecanismo utilizando CATIA (7 / 17 paso)

Paso 7: Crear el resto de la pierna de golpeo

* La línea de 300mm debe ser la pata inferior 400mm pero lo utilizado al igual que el 200mm en la parte del muslo. Que se utilizará para conducir el Leg inferior

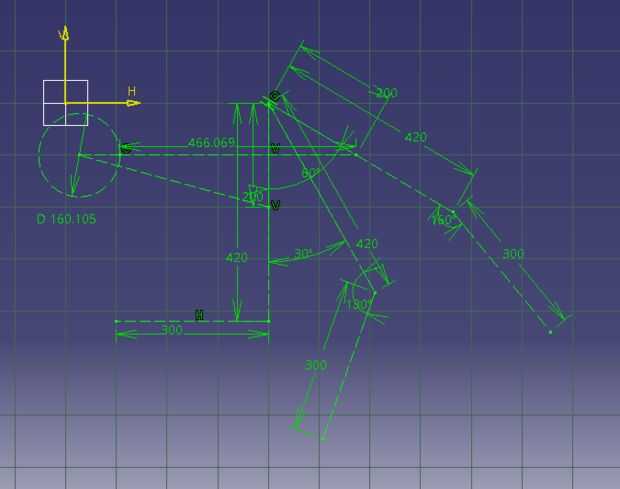

Para hacer el resto de la pierna de golpeo, nos va a hacer la síntesis de tres barras (cinemática).

1. dibuje otro 30deg thigh(420mm) del muslo vertical.

2. crear las líneas de la pierna. Asegurarse de que todos tienen la misma longitud.

3. la primera línea de 300mm debe ser horizontal ya que es la posición inicial de una pierna al patear.

4. la segunda línea de 300mm (30deg respecto a la Vertical) depende de usted. En mi caso, lo de 130deg.

5. la tercera línea debe ser 160deg para evitar un mal funcionamiento.

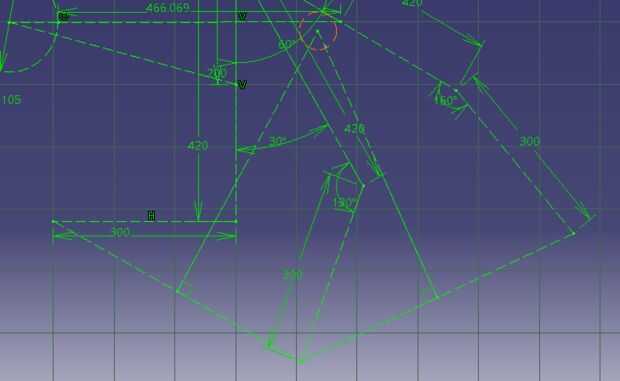

6. Conecte los extremos de las líneas de 300mm. (imagen 2)

7. hacer una línea perpendicular en el punto medio de las dos líneas.
Restringir el punto y la línea > Click derecho > Perpendicular

8. Haga clic en los dos extremos de las dos líneas > restricciones > Click derecho > casualidad

9. Haga un círculo cuyo centro se trata en la intersección de las dos líneas. (Para ser utilizado como una guía)
