Cómo hacer un probador de continuidad barato y fácil! (3 / 3 paso)

Paso 3: Lo que es!!

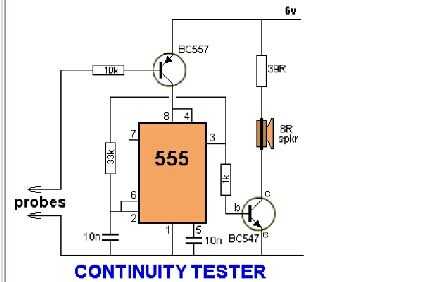

Hacer todo el circuito en un perfboard o pcb y ponerlo en una caja. Este circuito detecta bajas resistencias y altas resistencias para producir un tono desde el altavoz. Detectará hasta 200k y el circuito se apaga automáticamente cuando no se utilizan las puntas de prueba. En este paso se da el esquema. Todos los comentarios son bienvenidos. El esquema y la información fueron tomadas de talkingelectronics.com
