Cómo hacer un plotter XY con Makeblock (7 / 18 paso)

Paso 7: Hacer polea dentada

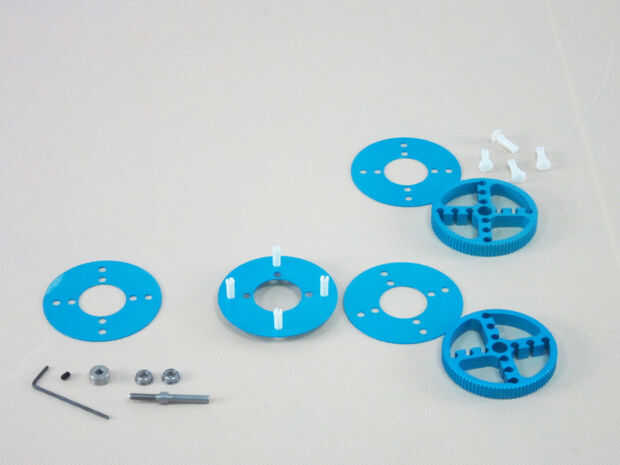

Materials List:
Polea de sincronismo de 4 × 90T
8 × tiempo polea rebanada 90T
2 × roscado del eje 4x31mm
Collar de eje de 2 × 4mm
2 × sin cabeza tornillo M3x5
× 4 brida rodamiento 4x8x3mm
Remache plástico de 16 × 4120

Procedimiento:

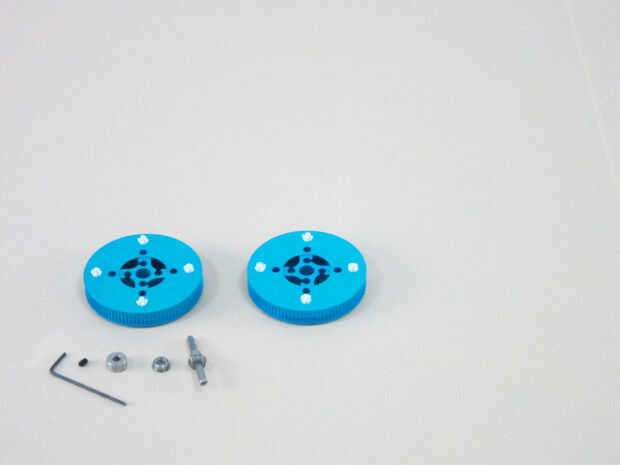

1. Inserte 4 R4120 remache de plástico en los agujeros en el segmento de la polea de sincronización 90T.

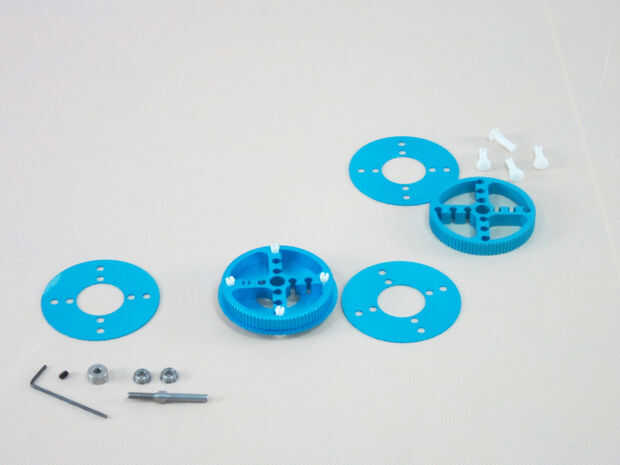

2. Ponga una polea dentada 90T en el segmento de la polea de sincronización 90T.
3. poner otra rebanada de polea dentada 90T en la polea de sincronización 90T y pulse el R4120 remache plástico para hacerlas juntos.

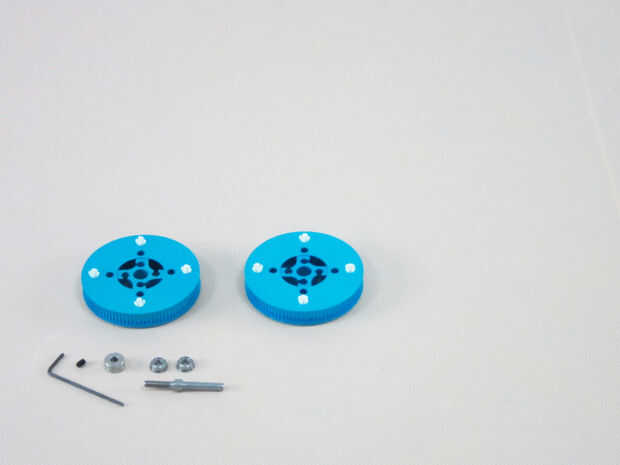

4. lo mismo que paso 1 a 3 describen para hacer otra polea de sincronismo.

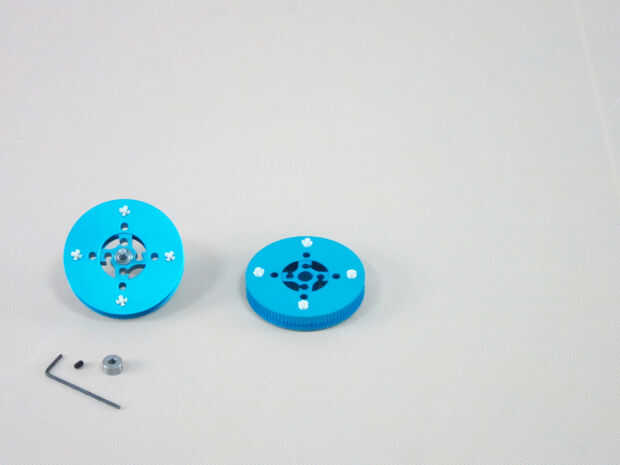

5. Inserte el eje roscado 4 × 31 mm en la brida del cojinete de 4 × 8 × 3 mm.
6. Inserte el eje roscado 4 × 31 mm con brida cojinete 4 × 8 × 3 mm en la polea de sincronización 90T.
7. Introduzca la otra brida cojinete 4 × 8 × 3 mm en la polea de sincronización 90T.

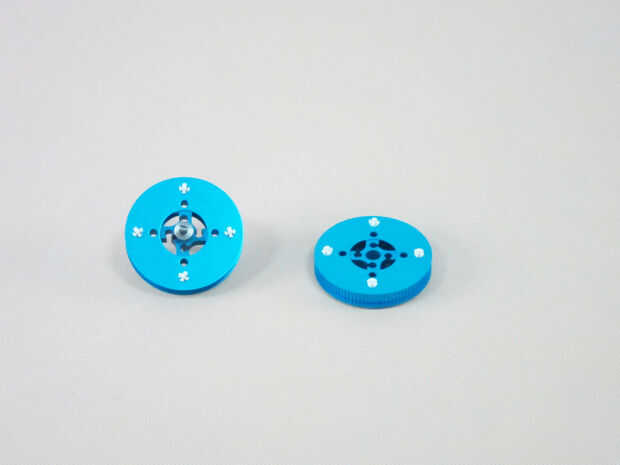

8. Coloque el Collar de eje de 4mm en el eje roscado 4 × 31 mm e inserte un tornillo sin cabeza M3 × 5 en el Collar del eje 4mm.
9. lo mismo que describen paso 1 a 8 para hacer otro dos polea de sincronismo.
