Paso 7: Parte 2, paso 2: el protoboard

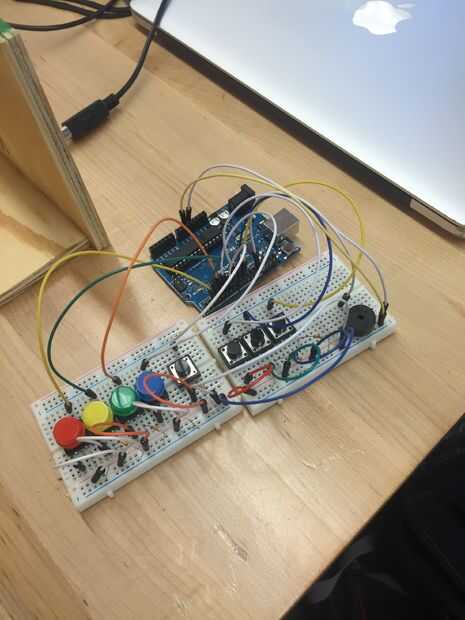

Para construir correctamente un piano de Arduino, es necesario cablear correctamente las dos breadboards a la Arduino Uno central. Cada botón, funciona como una tecla del piano, debe conectarse correctamente a la Arduino para fuente de alimentación y transferencia de información desde el código. Hay ocho cables designados para este fin: un cable conectado de A26 en el protoboard a 2 en el Arduino, A21 3, A16 4, A11 a 5, tablero de A4 a 6 en la primera (o a la izquierda) y A28 7, A23 a 8 y A18 a 9 en la protoboard segundo. Hay tres cables más necesarios para la adecuada distribución del poder y la carga, los que un cable de conexión de F6 a 13, un cable de conexión de la última fila positiva (derecha) a SV y la última fila negativa (no directamente debajo de la positiva) a la tierra, en la segunda placa. También hay dos cables que conectan los dos breadboards, permitiendo la transferencia de carga. Estas son dos cables regletas la última positiva y negativa en la placa izquierda del segundo al último tiras positivas y negativas en la placa derecha.
Además de los cables, existen cables más cortos que deben usarse para manejar la carga de los botones. Estas se colocan como sigue: J28 es conectado a la red positiva primera (+), J23 a segunda (+), 18 al tercero (+), J13 cuarto (+) y J6 a quinto (+) en la primera placa y J30 primera (+), J25 a segunda (+) y J20 a tercero (+) en la segunda placa.
resistencias de 330 ohmios deben colocarse junto a los cables para asegurar la transferencia de poder a los botones es administrada con eficacia. Las resistencias se colocará en estos lugares: J26 para el primer parche negativo (-), J21 a segunda (-), J16 a tercero (-), J11 a cuarto (-), J4 a quinto (-) en el protoboard y J28 primera (-), J23 a segunda (-) y el 18 a tercero (-).
Los botones ocupan cuatro espacios en la red cada uno, por lo que sus ubicaciones serán proporcionadas en un formato de coordenadas: en la primera placa, se ubicará en (D28, D26, G28, G26), (D23, D21, G23, G21) (D18, D16, G18, G16), (D13, D11, G13, G11) y (D6, D4, G6, G4). En la segunda placa, que se encuentran (D30, D28, G30, G28), (D25, D23, G25, G23) y (D20, D18, G20, G18). El altavoz piezo se colocará en J6 y se conectará a la última tira negativa en la placa derecha.
