Paso 6: Cableado de la lámpara colgante
Esto es importante: ordené el alambre del luminario interno, aislamiento nominal a 105 grados C de calibre 18, que es el cableado recomendado para lámparas donde se oculta el cable dentro de la tubería.
¿Qué tiene de especial este cable? Bueno... cuando la iluminación está encendida, aumentará la temperatura del cableado y cableado dentro de un tubo se logra aún más caliente de lo normal porque es estrecho en el tubo y el calor no puede disiparse tan rápidamente como lo haría si era hacia fuera en el abierto. Para que el aislamiento del cable de alta temperatura está diseñado para soportar un calor mayor que el cable 'normal' que está hacia fuera en el abierto.
¿Qué pasaría si utilizas cable 'normal'? Podría derretir el aislante, el cableado podría corto, el corto puede causar electrocución o el calor resultante puede iniciar un fuego que se quema su casa abajo. Esto ha sucedido antes, razón por la cual inventaron grados de aislamiento y cosas como el código eléctrico.
Otro factor importante de seguridad es limitar la potencia en vatios de las bombillas en cada colgante. Todo parece estar encaminándose LED estos días y el LED regulable para arrancar, que es una buena cosa. Era demasiado pronto para la fiesta de LED, así que fue con tradicional incandescente y decidido en bombillas de 25W, junto con un atenuador en la pared, como mucho por el ambiente que estábamos buscando. Max podría otra vez ser 40W por bombilla - consulte su electricista amigable.

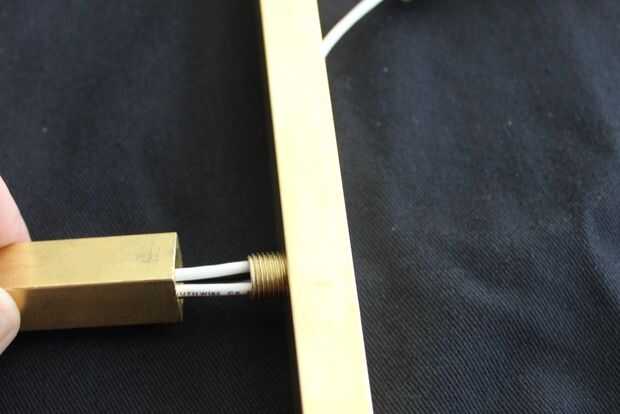

Ordené a 100′ de blanco y negro (que deja mucho para futuros proyectos). Encontré que podía colocar 6 cables a través de una tubería IPS de 1/8, que es de 3 pares de cables. El colgante tiene 5 tomas de corriente totales, que serían 10 cables, por lo que me di cuenta de que no sería capaz de correr un par separado de la caja de techo a cada toma.

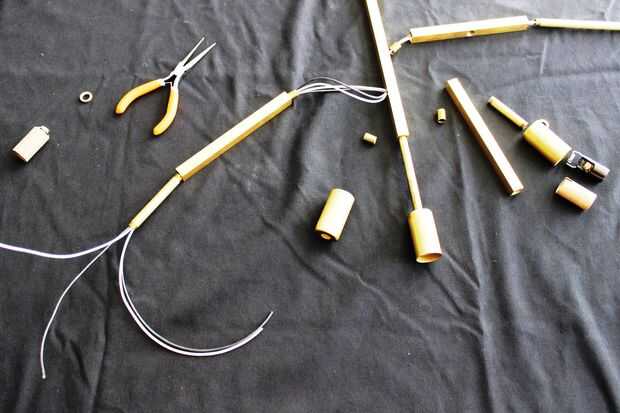

Así que decidí conectar dos enchufes uno al otro (hice este dos veces por el más bajo cuatro zócalos) y ejecutar cableado desde una de las tomas pares conectado a la parte superior o el techo, que junto con los cables de la toma superior de un total de 6 hilos (3 pares total) funcionaría en el techo, que cabría dentro del tubo de latón. Esperemos que esto tiene sentido.

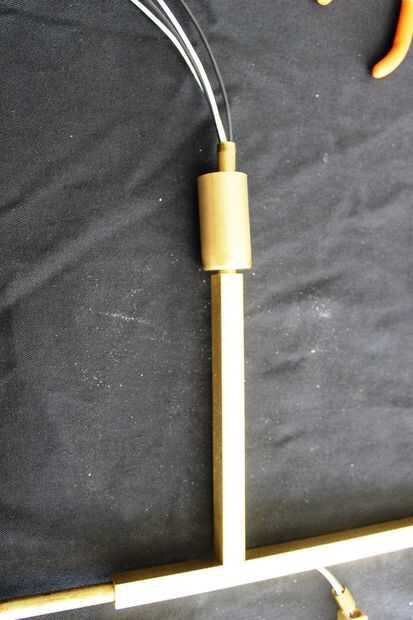

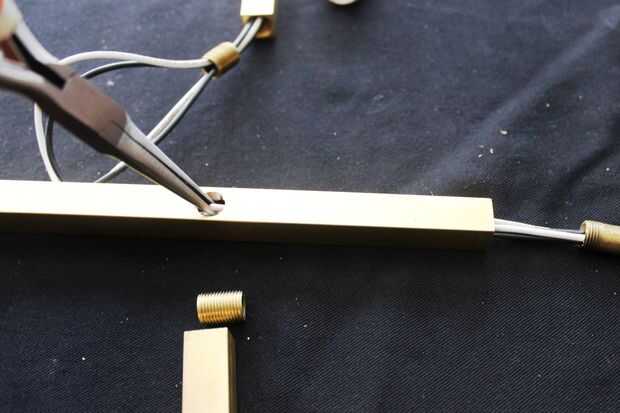

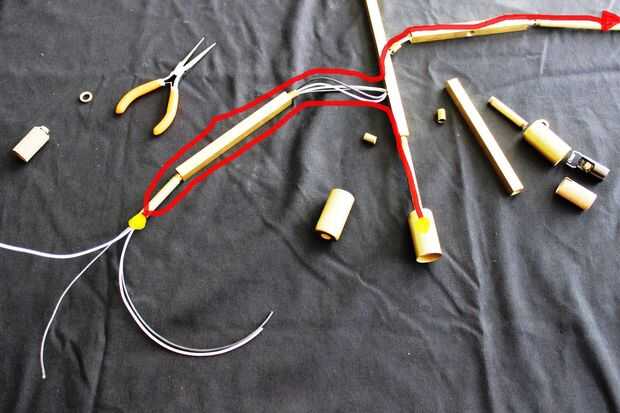

En la foto de arriba, dibujó en rojo para mostrar que alambré dos tomas juntas y luego un solo par de cables de conexión a través de la botonera en la parte superior. Enhebrar los hilos era bastante sencillo: me pareció un vaivén de ambos extremos y alicates de punta larga aguja ayudó a tirar de los extremos por los agujeros.
No tengo problemas con esto, pero se quiere estar al acecho de las rebabas afiladas (especialmente donde corte hilos de rosca) en el latón y asegúrese de que no tira ningún alambre tirando a través.
Sin embargo, hay mucho más a este rompecabezas que inicialmente parece, y no estoy seguro que puedo explicar adecuadamente todo, cuando fui por un poco de ensayo/error, callejones sin salida y re-dos, olvidando de un pezón, etc. antes de que a través de.

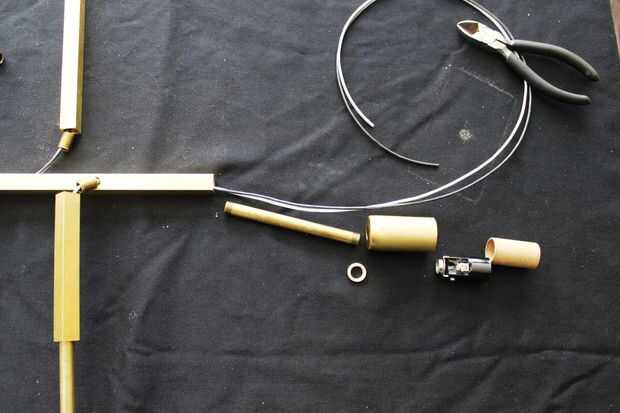

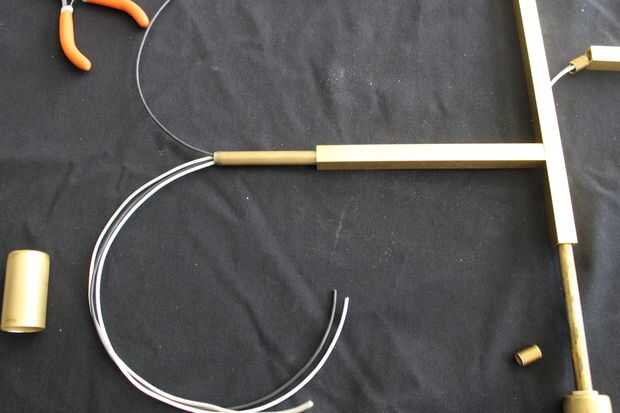

Primer problema es que no hay espacio para la holgura en los tubos de latón. Tan sólo no puedes ejecutar todos los cables y luego conecte las tomas, porque necesitan espacio (longitud de cable adicional al final) para atornillar los cables a la toma y esto dejaría longitud extra del cable al llegar a la toma de corriente a la tubería, pero no hay espacio para empujar el cable extra en la tubería. Por lo que realmente necesita Conecte la toma primero Enrosque los cables por el tubo y atornillar el casquillo al tubo para que sea ajustado y apretado con sólo la longitud adecuada del cableado interior. ¿Tiene sentido? No lo creo.

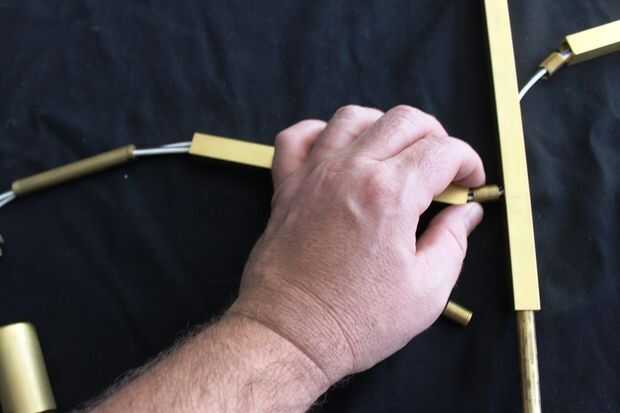

Segunda cuestión y esta voluntad te loco: cada vez atornillar los componentes, también se tuerza todos los cables dentro del tubo, a menos que estén libres de girar en cada extremo. Cables trenzados causan a todo tipo de problemas, principalmente que intentan desenredar que pueden causar las articulaciones para si no son super apretados. Están trabajando contra usted y pueden causar la rabia. Una posible solución es pre-torcer los cables en la dirección opuesta, para que cuando el tornillo de la articulación se desenrolle. Para ello que necesita saber cuántas revoluciones tomará para atornillar a una junta y lo mismo a la inversa con los cables. Y esto sólo funciona en algunos casos de todas formas. ¿Todavía no hace sentido? Sí, lo pensé.
Clase de sólo tienes que jugar con él. Un poco como escalar Everest - simplemente no subir hasta la cima... subir algunas, luego abajo otra vez, hasta poco más abajo otra vez... aclimatar como vas, y eventualmente usted conseguirá allí :)
