Cómo hacer un osciloscopio de Arduino de bajo costo 16 MHz usando Excel y la pantalla del ordenador a pantalla (5 / 7 paso)

Paso 5: Paso 5: diagonal

Ahora tenemos esta señal sexy, y ella es una belleza. Perfecto de forma, tamaño perfecto. Problema es que le gusta nadar bajo el agua por debajo del voltaje de disparador a veces, y la ADC no puede ver allí. Si solo estamos ante una onda cuadrada, no importa. Baja se ve como baja y alta parece alta. Es fácil ver el patrón. Poner en una onda de señal sin prejuicios y tienes un resultado completamente diferente. Todo chuletas debajo de nivel del trigger off y tienes un montón de saltos de peces marchando a través de su pantalla. Las señales son escurridizos como eso. De alguna manera tenemos que convencerla de que es un pájaro, no un delfín y conseguir que viajar sobre el agua. No es un problema. Aletas en las alas es realmente más fácil de lo que imaginas.

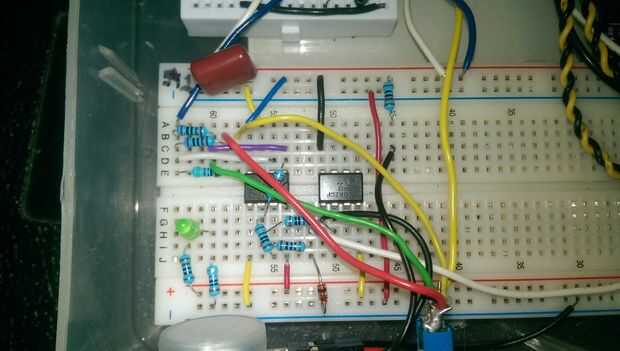

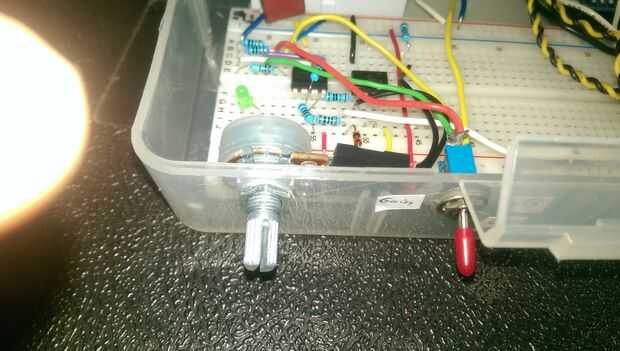

Si conectamos un potenciómetro de 10K a-12V carril y enviarlo a través de un amplificador operacional inversor y un par de resistencias, podemos enviar a un plano EMF que eleva el voltaje de la señal. Eso es todo lo que necesita, y este es el ajuste final a la señal antes de se traduce en el ADC. Esperemos que puede decir donde se une con esta pieza del esquema con la última.
