Paso 3: Control de voltaje: instalar un potenciómetro

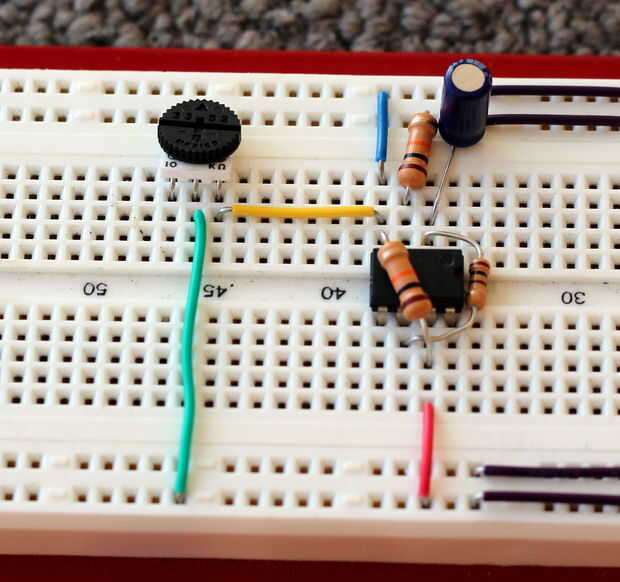

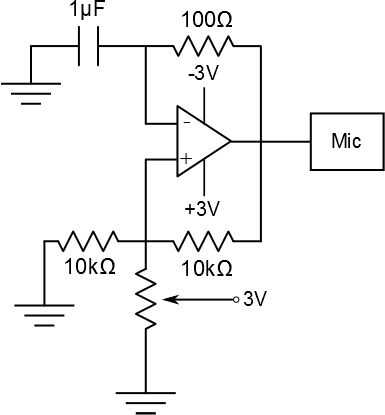

Why: Puesto que este oscilador voltaje-controlado, tenemos que cambiar la tensión de las frecuencias para cambiar. Cambiar el voltaje en la alimentación no es una buena idea, ya que el op-amp necesita una específica (y constante) alimentación a función (estamos solamente en posesión de un proveedor de voltaje DC variable). Así que para cambiar la tensión a las entradas sin el cambio de alimentación del amplificador operacional, se instalará un potenciómetro entre una de las entradas de voltaje y la fuente de alimentación.
Teoría: V = IR, para que podamos cambiar el voltaje de la entrada cambiando la resistencia del potenciómetro.

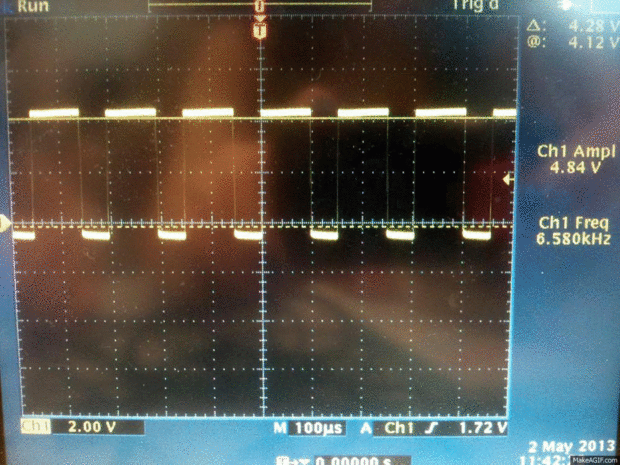

Práctica: Para probar la respuesta de los smartphone a la información que usted envía, desea a algún tipo de información en el teléfono. Existen aplicaciones de osciloscopio, pero escogimos una opción diferente: nos llama otro teléfono con nuestro teléfono y escuché sobre la llamada a los tonos producidos por nuestro circuito de oscilación.
Probamos el sistema en la entrada de C.C. variable < 6 V a desconfiar de las limitaciones de tarjeta de sonido de nuestro teléfono.
El sistema requiere alrededor de 3 amplitud V de entrada para activar a la conexión de audio en un iPhone. Este voltaje de disparador es diferente para diferentes tipos de teléfonos inteligentes.
Juega con el potenciómetro para cambiar voltaje (entrada de la fuente de alimentación DC de modulación).
