Cómo hacer un ordenador extensible, profesional, controlado por lanzador de fuegos artificiales (1 / 4 paso)

Paso 1: Conecte el arduino emisor y cargar el código

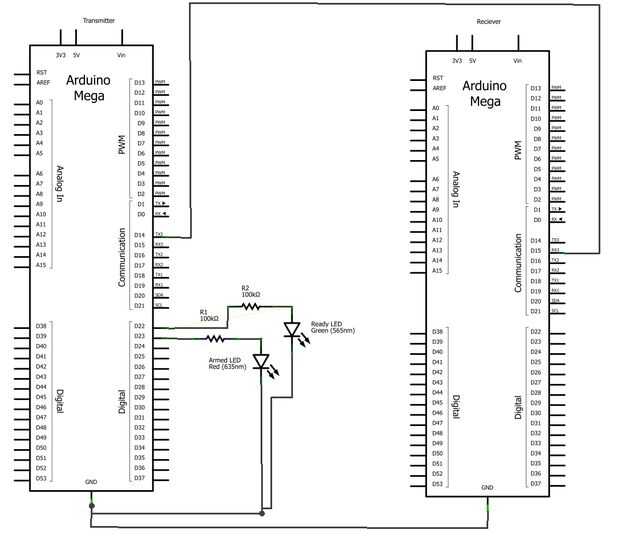

Conecte dos leds, uno verde al pin 22 (usar una resistencia para que no sople el LED) y una roja led al pin 23. Conectarse a arduino, necesitará conectar tanto el tx3 (pin 14) pernos de tierra así conectar un conector terminal o cat5 del bien montado altavoz etc. de fácil desconexión. Sólo tienes que seguir básicamente el siguiente diagrama de cableado (¡ gracias Fritzing!). Esta es la parte fácil que no mucho tiene que pasar excepto tomar serial de la pc y transmitir a otra arduino y algunos indicadores de estado.

También deberá cargar este sketch arduino-

void setup() {}
Inicializa el pin digital como salida.
Perno de 13 tiene un LED conectado en la mayoría de placas Arduino:
pinMode (13, salida);
pinMode (22, salida);
digitalWrite (22, alto);
pinMode (23, salida);
digitalWrite (23, baja);
Serial.Begin(4800);
Serial3.Begin(100);
}

void loop() {}
int entrada = 0;

enviar datos sólo cuando recibas los datos:
Si (Serial.available() > 0) {}
digitalWrite (13, HIGH);
leer el byte entrante:
entrada = Serial.read();
Serial.println(Incoming);

{if(Incoming==254)}
digitalWrite (23, alto);
} else {} if(incoming==255)
digitalWrite (23, baja);
}

Serial3.Write(Incoming);
}

Delay(50);              esperar
digitalWrite (13, bajo);
}
