¿Cómo hacer un Macbook Tablet (6 / 11 paso)

Paso 6: Soldadura con denuedo hasta que eres más viejo!

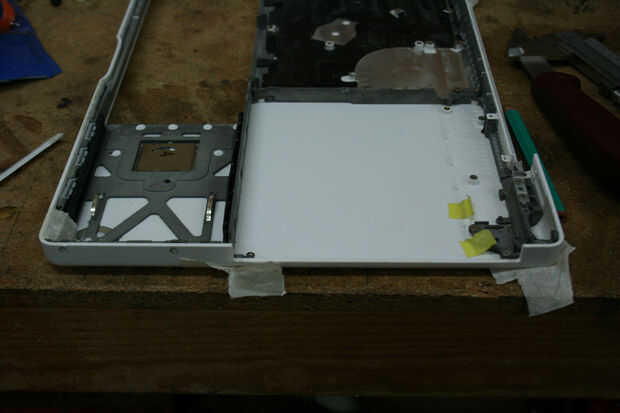

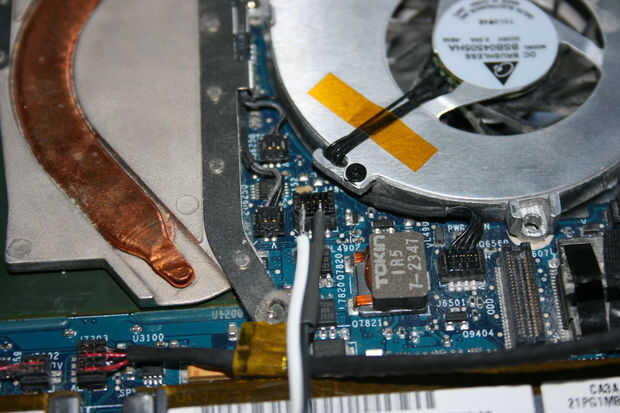

Antes de que la soldadura de los cables, medir la distancia de la toma de teclado en la Motherboard, Tarjeta madre en la esquina superior derecha de tu Macbook. Si quieres hacer un poco más ordenado, vea enrutamiento de los cables entre el ventilador y la tarjeta de Bluetooth. Esta área no tiene tantos cables pasando por como con el original de pantalla de ubicación. Según nuestro esquema, el botón de encendido se va empotrado en la parte superior derecha, con el concentrador USB en la bahía de impulsión óptica vacíela.

Una vez que han medido la distancia, cortar cables (pelar un cable USB viejo es perfecto para nuestras necesidades de cable, delgado, flexible y en los colores correctos!) y les de la soldadura en la parte superior de las clavijas.

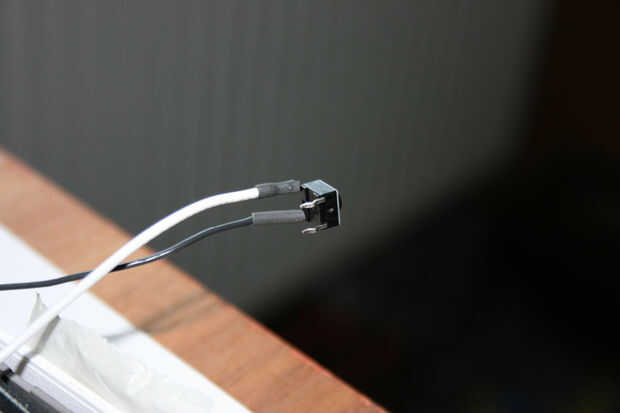

Soldar el cable PWR en una pierna de un interruptor táctil de normalmente abierto. Soldar la otra pata para tierra. Compruebe la resistencia con un multímetro (debe dar una lectura de "0" cuando el interruptor está cerrado) y luego enchufe el conector en la placa base. Conecte la alimentación o una batería en la Macbook y luego oprima el interruptor táctil. Si la soldadura es buena, tu Macbook-tableta-mestizo debe venir a la vida!

Ahora todo lo apague, desconecte la corriente, desconecte el conector del teclado y montar el USB ingles, D-, pines de 5V en el conector. USB GND va soldado a la pata de tierra del interruptor táctil. Esto es para evitar la tensión innecesaria en el pin del conector.
Los otros extremos de los cables USB ahora pueden soldarse al cable USB de un pequeño hub USB. Usé un hub de cuatro puertos de confianza, que me desnudaron y quitado tres de los puertos.
Esto es así que puedo tener:
-Un puerto USB de la derecha
-Un módulo interno bluetooth (un viejo modelo de Belkin tenía por ahí)
-Un lector de tarjetas SD interno (usar esto mucho en mi Macbook Pro que quiero que la MacBook más viejo tenía una serie!)
-Una interna 3G / HSDPA + módem (un Huawei E3131, desbloqueado. Alrededor de £15 de eBay)

Para ver las conexiones, por favor vaya a este sitio web: http://pinoutsguide.com/Inputs/apple_macbook_keyboard_pinout.shtml
