Cómo hacer un juego de mesa usando Arduino (5 / 7 paso)

Paso 5: Puerto el circuito para papel computación Arduino

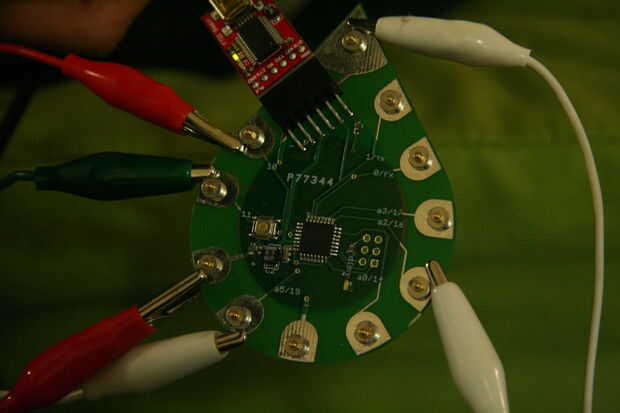

Si usted tiene acceso a una placa de base informática de papel, ahora puede puerto el circuito del paso anterior. Con el fin de integrar el papel computación placa Arduino y componentes en el juego de tablero, necesitarás hacer lo siguiente:

Actualización de su código.

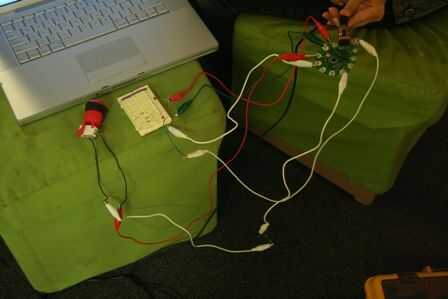

Cambiar los números y ajustar el umbral para la detección de pulsar un botón de 512 a 300. Pruebe la configuración utilizando pinzas de cocodrilo mientras que la placa de Arduino está conectada al ordenador.

Variables
int powerPin = 17; / / digital 17
int btnPin = 3; / / analógica 3

int btnValue = 0;

isPressed boolean = false;
int contador = 0;
randomPin largo = 0;

Matriz de LEDs: 19, 10 11
led de int [] = {
10,11,19};
int th = 100;

void setup() / / ejecuta una vez, cuando comienza el bosquejo
{
pinMode (btnPin, entrada); / / tomar 5v, pasar a pin 5
pinMode (powerPin, salida);

pinMode (salida led [0]);
pinMode (salida led [1]);
pinMode (llevado [2], salida);

Serial.Begin(9600);
}

void loop() / / ejecuta una y otra vez
{

digitalWrite (powerPin, HIGH); enviar 5v hacia fuera
btnValue = analogRead(btnPin);

Serial.println(btnValue);

Si (btnValue < = th)
{
contador ++;

Si (contador > 5)
{
Serial.println ("llevado");

encender leds aleatoriamente
para (int i = 0; i < 5; i ++)
{
for(int j=0; j<3; j++)
{
digitalWrite (led [j], HIGH);
Delay(200);
digitalWrite (led [j], LOW);
Delay(100);
}
}

Delay(1000);

randomPin = al azar (0, 3); 0, 1, 2
Serial.println(LED[randomPin]);

digitalWrite (led [randomPin], HIGH);
Delay(5000);

digitalWrite (led [randomPin], LOW);
Delay(50);

Contador = 0;

} / / contador si estrecha
} / / si < 100 cierre
otra cosa
{
contador = 0;
th = (th + 100) % 1000;
}

}

Actualizar el tablero de juego.

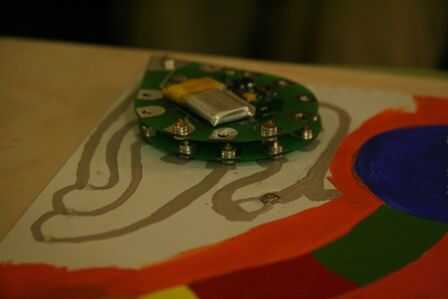

Instale tres LEDs de montaje superficial y un botón en el tablero de juego (con pegamento). Pintar los caminos conductores asociados, otra vez la prueba de continuidad.
