Cómo hacer un cuchillo plegable de la cerradura del trazador de líneas (1 / 14 paso)

Paso 1: ¿Qué es una cerradura del trazador de líneas?

No dude en saltar este paso si sabes lo que es un cuchillo de la cerradura del trazador de líneas. Este paso es sólo para aquellos que no conocen y también dar una visión general de lo que vamos a hacer.

La cerradura del trazador de líneas fue inventada por Michael Walker, que alterado cuchillo de electricista para crear este cuchillo plegable, con un rodamiento de bolas como su retén. La cerradura, cuando se hace correctamente, es muy fuerte y también permite para el desgaste.

Las partes principales de la cerradura son el perno de parada, pivote y la cerradura del trazador de líneas sí mismo. Cuando está cerrado, un retén integrado en la cerradura mantiene la hoja cerrada. Una cerradura del trazador de líneas funciona porque un resorte en el lado de la manija (generalmente de titanio) en la ruta de la hoja y mantiene abierta la hoja hasta que el resorte empuja sobre el lado. Si uno es bien entregado, cuando el cuchillo de filo, la cerradura del trazador de líneas se construiría en el lado izquierdo y saltará hacia la derecha. Fotos hará el resto de este hablar.

Términos a saber:
Lock - Qué mantiene la hoja abierta (en este caso, el resorte de titanio)
Stop Pin-lo que mantiene la cuchilla de viajar demasiado lejos cuando se abre y se cierra.
Pivote-lo que une la hoja al mango, y lo que permite la hoja pivotea.
Pedazo de Backspacer - A del material situado cerca del extremo de la manija (enfrente de la hoja). Esto es solo un pilar de apoyo el mismo ancho que la hoja y las arandelas.

Escalas-los materiales de la manija. G10 es un muy buen material para empezar-es fuerte y fácil trabajar a máquina, aunque se debe llevar una máscara para protegerse de la fibra de vidrio que liberará. Micarta es un material menos peligroso.

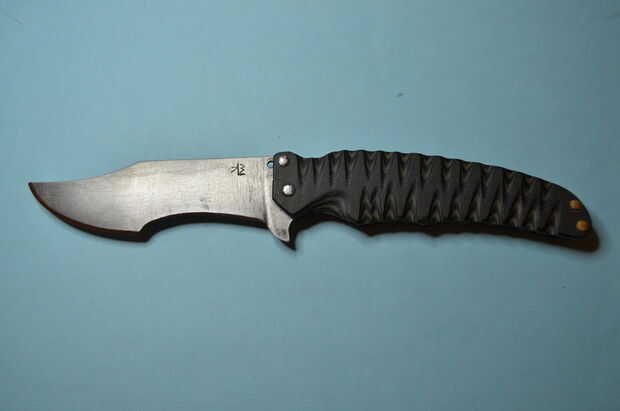

Pins-qué mantiene el cuchillo. En la siguiente imagen, estos son dos los plata situados cerca de la cuchilla y el latón dos más hacia el final.
