Paso 1: Herramientas y materiales
Herramientas:

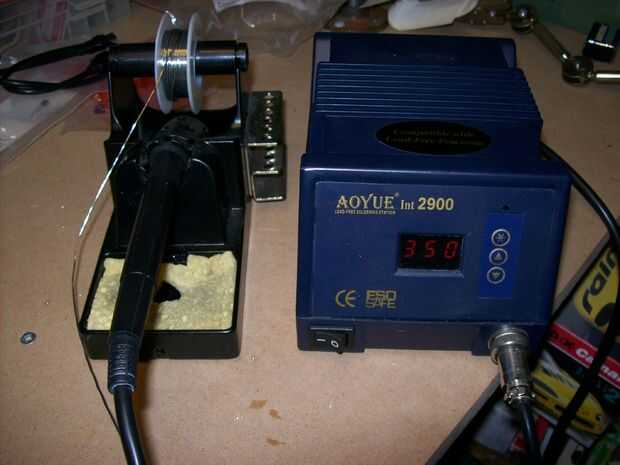

Soldadura de hierro
Tijeras
Cortadores de alambre
Alicates (o muiltitool)
Multímetro
Tijeras de metal
Cinta de embalaje transparente
Materiales:
Kit de MintyBoost
Cargador de batería de polímero de litio (original especificado se discontinuó)
Para mejores resultados utilice el cargador de litio Solar Adafruit (las conexiones son similares, pero es ligeramente más grande-ver actualización abajo)
3.7v 2000mAh batería de polímero de litio
Cable/conector JST
Pequeña de células solares
2 "x 3" adhesivo con respaldo Velcro
Pequeño doble cara adhesivas plazas
Lata de Altoids
10/07/10 actualización: Adafruit ahora también vende todas las piezas que necesita para hacer de esto un poco más poderoso. Echa un vistazo aquí!
http://www.Adafruit.com/blog/2010/07/09/How-to-make-a-solar-mintyboost-a-Solar-Power-Charger-for-your-gadgets/
18/07/11-otra actualización: Adafruit ha presentado recientemente un nuevo cargador de LiPo que está específicamente diseñado para la carga solar que tiene mucho mejor rendimiento. No es tan pequeño, pero las ganancias de rendimiento que sea vale la pena. Echa un vistazo y leer sobre el diseño aquí-
https://www.Adafruit.com/products/390
Algunas notas:
El cargador de polímero de litio de unicelular puede aceptar la energía de entrada que oscila entre 3.7 a 7v máximo. Cuando la célula alcanza a carga completa el cargador cambiará automáticamente a carga lenta. Cuando la carga usando el puerto USB, la corriente de carga se limita a 100mA. Cuando la carga usando al conector de enchufe de barril, la corriente de carga se limita a 280mA.
La célula solar maximiza hacia fuera en aproximadamente 5v a 100mA en luz del sol. Si necesita cargar más rápido simplemente uso que una célula solar más grande-una célula 6v a 250mA funcionaría muy bien y son baratas y fácilmente obtenible. He utilizado el tamaño de la célula solar que lo hice porque quería que ser super compacto.
No he podido encontrar del fabricante si la célula solar que utiliza tiene un diodo de bloqueo. Un diodo de bloqueo se utiliza en muchos sistemas de carga solares para evitar que la célula solar de drenar la batería durante condiciones de poca luz. Miembro de Instructables que rbecho señaló que el circuito de carga utilizado niega la necesidad de un diodo de bloqueo en esta aplicación. Usted puede decir cuando la célula solar está produciendo suficiente energía porque el poco LED del cargador se enciende durante la carga.
