Cómo hacer un cable serial MODELA (1 / 3 paso)

Paso 1: Soldar los cables a los pines

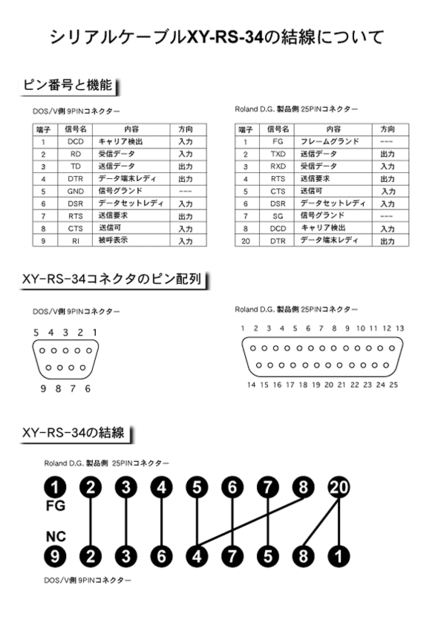

Imagen de Roland ver de cómo se conecta cada clavija.
(Esta imagen es de http://www.rolanddg.co.jp/support/3d/modela/FAQ_mdx1520.html#37991)
conector de 9 pines es hembra y es macho 25 pines. Esto es por el orden de los números de pin es frente a la unos a otros.
Estas imágenes son conexión side(face), side(back) no soldadas.

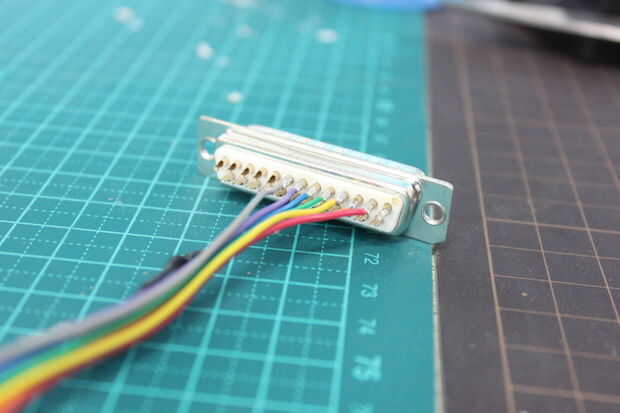

La soldadura de los cables según la imagen.
El superior es 25 pines y el menor es 9 pines.

PIN1 de 25 pines y Pin9 del pin 9 no están conectadas a ningún pin.

Pin20 de 25 pines y Pin4 de 9 pines deben estar conectado a 2 cables, hará más fácil soldar para poner los 2 cables en el agujero de perno en primer lugar, y luego soldarlos.
