Paso 4: preprocesador
2. Seleccione el tipo de elemento

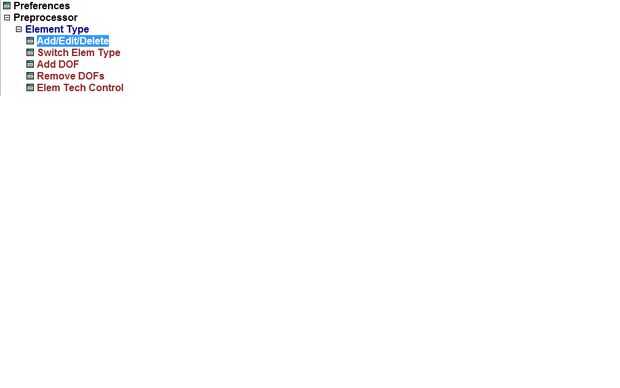

3. Seleccione Agregar, editar o eliminar
4. Seleccione Agregar, luego seleccione de la viga, entonces 2-nodo y haga clic en aceptar
5. luego en elemento seleccione Material de apoyos
6. Seleccione modelos de Material

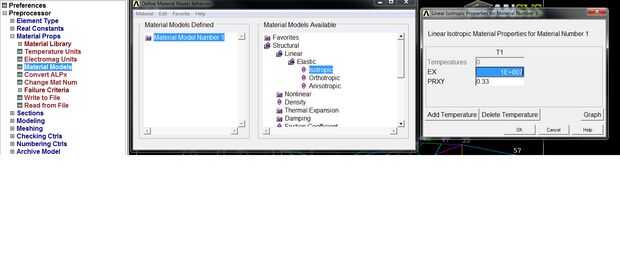

7. habrá 3 columnas seleccione structeral en el 1er lineal en 2 º e isotrópico en 3er.
8. habrá un cuadro que aparece arriba que dice "ex" y "prxy" estos valores varían dependiendo de qué metal está utilizando y el soporte para módulo de elasticidad y relación de possan. Para este ejemplo estoy usando aluminio 6061 que es ex = 10e ^ y prxy =. 333
(Nota: exponentes deben ser señalados con "e" no "^" de lo contrario se producirá un error.)
9. Ahora haga clic en secciones en apoyos materiales
10. Seleccione la viga luego secciones comunes.

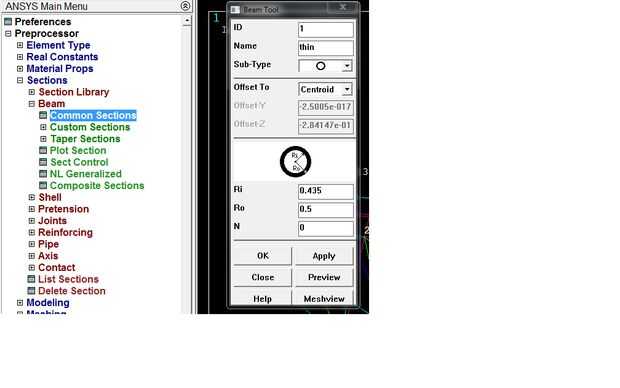

11. una ventana aparece donde debe dar un número de identificación único para cada sección (1,2,3 etc...)
12. a continuación pedirá un tipo de sub. Sub tipo es la sección que desee. Para este ejemplo utilizaré un tubo circular hueco.
13. Ingrese el diámetro mayor y menor de la sección transversal. (Estoy usando 1" principales y. 87" de menor importancia)
14. en el indicador de comandos escriba "/ ESHAPE, 1, 0" y luego entrar de golpe
15. mallado en las secciones, haga clic en y seleccione atributos de malla
16. verificar la casilla que dice "seleccionado líneas" seleccione las líneas de cotas seccionales cruzadas común ahora, haga clic en aceptar
17. para las líneas que ha seleccionado el número de identificación de las secciones de la Cruz has hecho desde antes y pulsa OK
18. Repita el paso 16 para cada tipo de sección única.

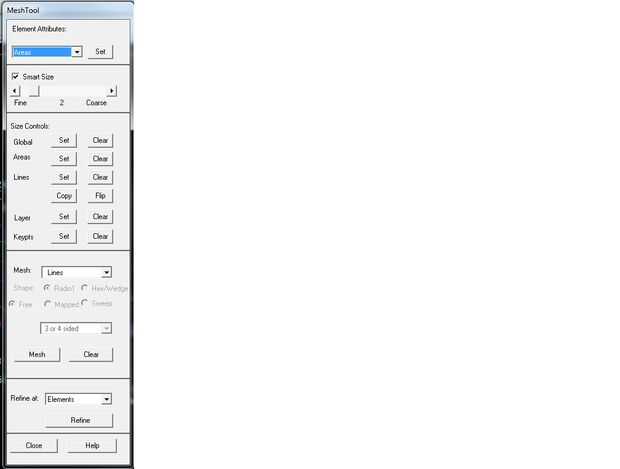

19. Ahora haga clic en la herramienta de malla en el lado izquierdo debajo de mallado.
