Cómo hacer un alcance de visión nocturna por infrarrojos portátil (1 / 7 paso)

Paso 1: Lo que se necesita

Lo que se necesita:

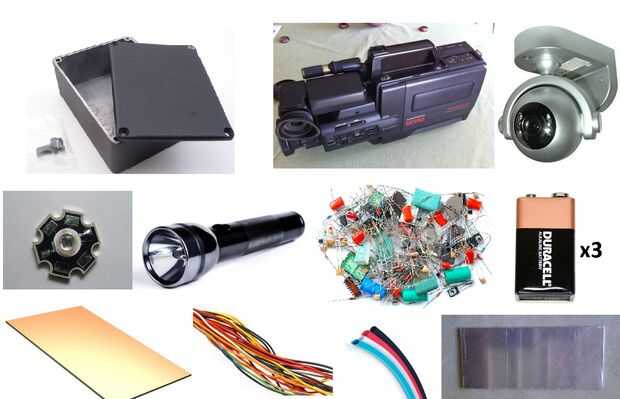

Partes:
-un cuadro de proyecto / cuadro de manía (el mío es 7 x 11 cm x 5.5 cm)
-visor de una cámara de vídeo VHS viejo (yo usé Grundig vs170)
-una cámara infrarrojos de lux bajo blanco y negro
-un LED de 5W IR (si usted un uso 940nm LED es totalmente invisible para el ojo humano, pero las cámaras ver menos luz, por lo que es perfecto si lo usas en el interior. Si desea utilizar el exterior del ámbito de aplicación recomienda el uso de LED de 850nm. 850nm de luz parece un rojo muy pequeño, por lo que es la mejor opción para grandes distancias. Yo usé un LED de 940nm).
-la parte delantera de una linterna barata
-baterías de 9v 3pcs
-circuito de tablero revestido de cobre
-los cables
-tubos de encogimiento del calor
-un trozo de aluminio como un enfriamiento gill
-repuestos:
-1 x 7805 regulador
regulador -1 x 78 L 12
-1 x regulador lm317
-2 x 0. 33uF condensador
-3 x 0.1uF condensador
-1 x 10uF condensador
resistencia de ohm -1 x 240
-1 x 1, 5 K ohm o resistencia variable de 2.2 k Ohms
-3 x clips de la batería
-1 x video plugin

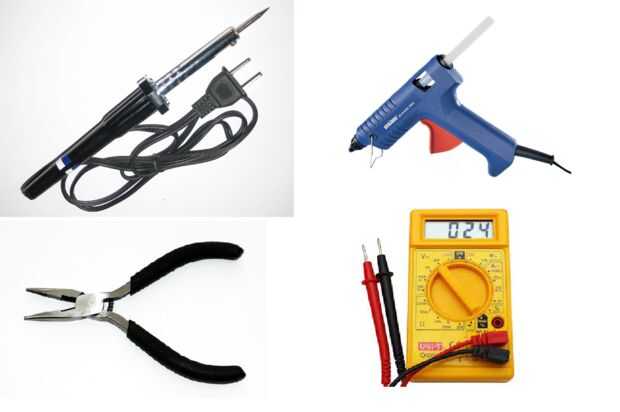

Las herramientas:
-una pistola de pegamento caliente
-un soldador
-alicates
-un multímetro
