Paso 1: Mida la placa

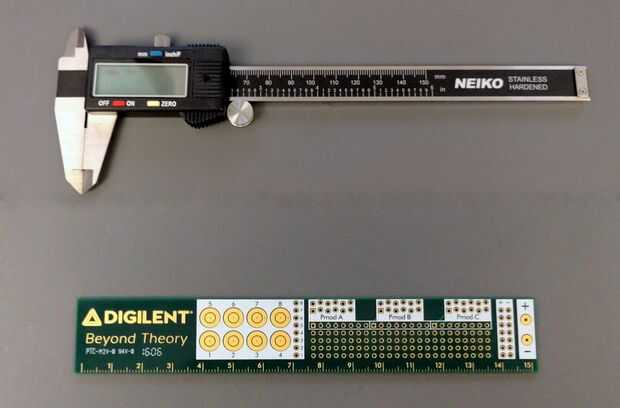

Este es el primer paso y probablemente el más importante. Sugiero que si desea mantener tan ajustada de un ajuste de la tarjeta y el pin de entrada y de salida (IO) acceder a como sea posible, debe hacer que sus medidas con un sistema de pinzas. Si no tienes ningún calibradores disponibles aunque, o menos preocupados acerca de un caso super exacto en forma, puede simplemente usar una regla con claros marcadores para milímetros y ojo solo las dimensiones.

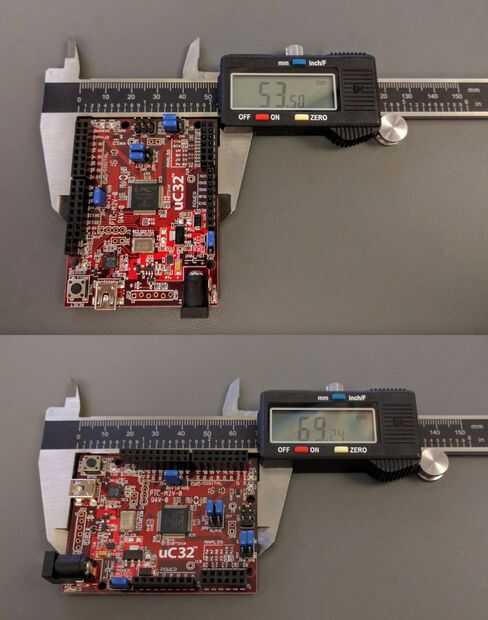

Tomar las medidas del perímetro de la tabla y registre las dimensiones con precisión, teniendo cuidado de asegurarse de que sus medidas están claramente marcadas. Tenga en cuenta que las mediciones de perímetro será las dimensiones internas de su caso. Usted necesitará tener en cuenta este hecho durante el modelado haciendo bien las dimensiones de la caja internamente o añadir el espesor de pared para cada medición. Esto será señalar otra vez en el paso siguiente.

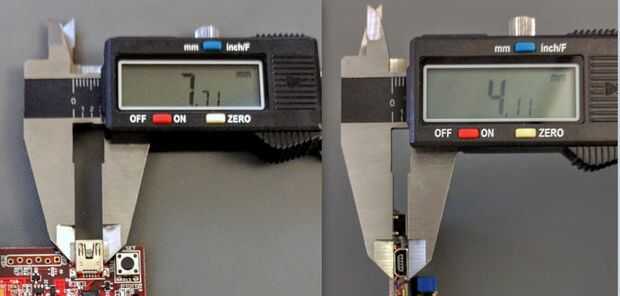

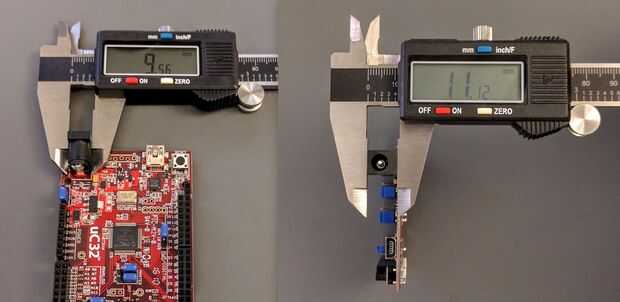

Tomar nota de algunas de las mediciones en el collage anterior. Si tienes planes sobre el acceso a gran parte de la IO en el tablero, usted necesitará tomar mediciones muy precisas de los puertos que desee acceso a. Para que esto sea utilizable en todos, usted voluntad en mínima necesidad de medir los recortes para los puertos que te permitirá programar o el tablero de alimentación.
