Como hacer un 2 millas, transmisor de FM de largo alcance (4 / 4 paso)

Paso 4: Para largo alcance

Para largo alcance utilizar una antena Yagi

La salida es alimentada a un cable coaxial (usado generalmente para TV por cable) que es casi que la Yagi impedancia de la antena (aunque 300 Ohms) de 75 ohmios por trimmer TR 2 del sintonizado circuito para la entrega de potencia máxima a la carga es decir el Yagi / antena GP. Transmisor nunca debe ser alimentado sin la antena (es decir la carga) en cuyo caso la potencia total forma una relación de ondas estacionarias SWR en el transistor de potencia Q3 calentando mal resultado en fracaso.

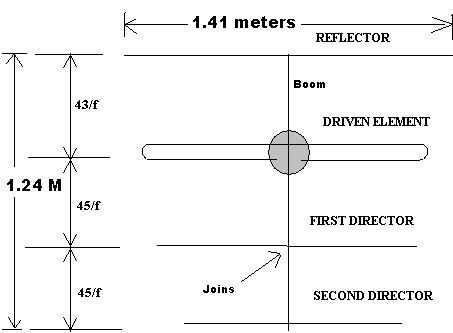

DISEÑO DE ANTENA DE YAGI UDA: (ANTENA YAGI)

Consultar mis datos en mis anuncios o aquí
