Paso 3: Doble RJ-45
Cada uno tiene su propia manera para alinear los cables, pero me gusta usar mis dedos.
Sujetar los cables entre el dedo índice y el pulgar y con la mano del segundo, tire de los cables.

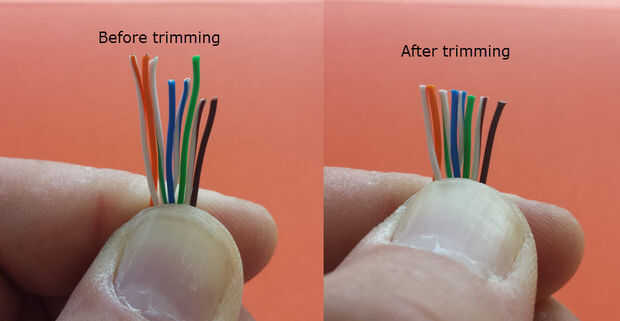

Una vez que estés satisfecho que los cables son rectos, utilice el cortador de cable y cortar los cables teniendo sólo media pulgada y asegúrese de que los cortes rectos.
Cómo organizar los cables?:
Para hacer un cable recto, ambos extremos del cable Ethernet deben ser idénticos.
Aquí es lo que me enseñaron en la escuela y todavía la utilizo en la actualidad, de izquierda a derecha:
- WO
- O
- WG
- B
- WB
- G
- VBS
- Br
Encrespadura ambos extremos usando el diseño anterior y puede usar este cable para conectar tu ordenador a un router

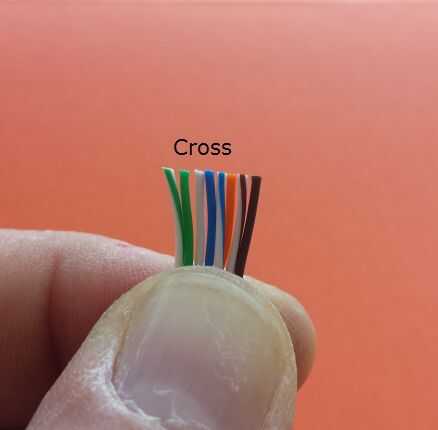

Para hacer un cable cruzado, tendrás que recordar la regla 1-3/2-6.
Un extremo del cable Ethernet debe ser procesado en la secuencia que he mencionado arriba pero el otro extremo debe ser:
- WG
- G
- WO
- B
- WB
- O
- VBS
- Br
El WO y los lugares del interruptor WG 1-3
La O y los lugares del interruptor de G 2-6
El cable que estaba en posición 1(WO) se desplaza a 3, el cable que estaba en posición que 3(WG) se mueve a 1, el cable que estaba en posición de que o 2 se mueve a 6 y el cable que estaba en posición que 6(g) se mueve a 2

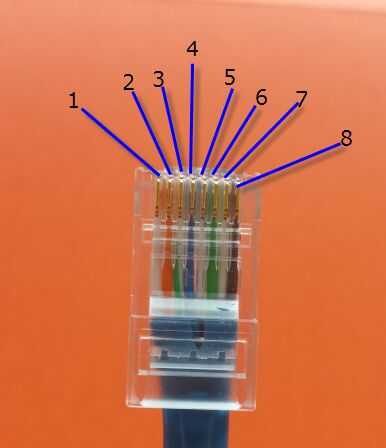

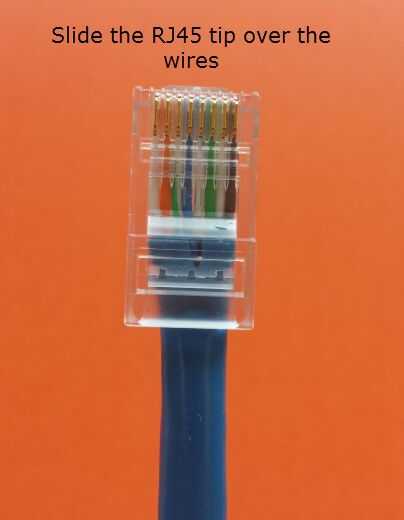

Diapositiva el RJ45 conector sobre los cables asegúrese de que parte de la chaqueta azul es bien dentro de la cabeza de RJ45. Al deslizar el conector RJ45, asegúrese de que pin número uno está a su izquierda (ver imagen de la posición del pin 1).

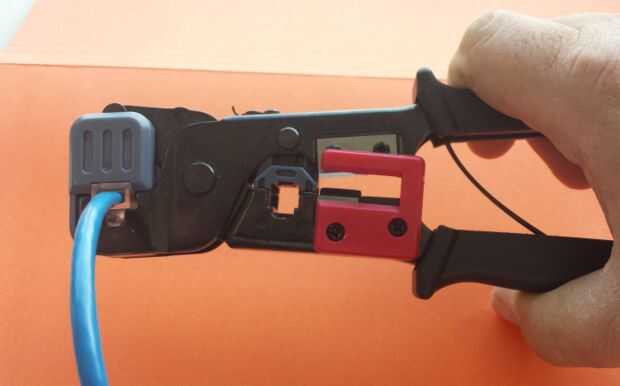

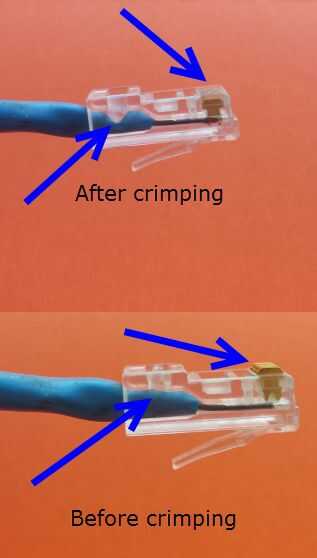

Poner el conector RJ45 en el prensado y prensa dura, que la forma cambiará un poco, la chaqueta azul será atrapada en el RJ-45 y los conectores de cobre sobresalga de los RJ45.

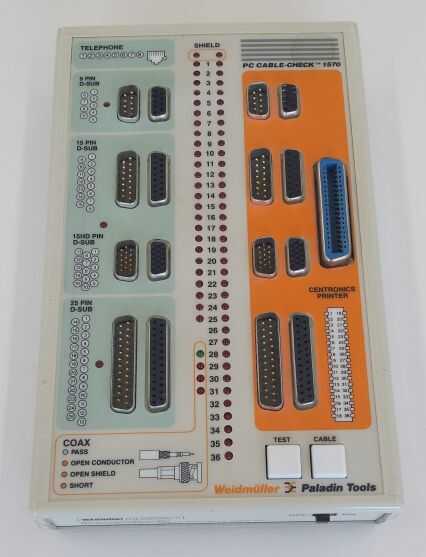

Usted debe probar el cable de Ethernet, si tienes un probador de cable, bueno, tengo un tester de la edad de piedra como se puede ver pero funciona bien. Otro sabio sabrá inmediatamente si funciona cuando lo usas en el PC y el router.
