Como hacer PCB usando Modela MDX-20 (6 / 6 paso)

Paso 6: Nodela escritorio – configuración de Software

Agradecimiento especial a Mosab Wadea para ayudar a hacer más fácil acceso a la interfaz del navegador. Compruebe sus guiones de github aquíy los pasos de como instalarlo. Después de la instalación, siga estos pasos:

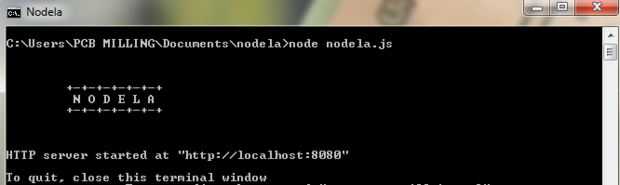

  1. Ejecute Nodela.bat o tipo "nodo nodela.js" en el símbolo del sistema cmd.

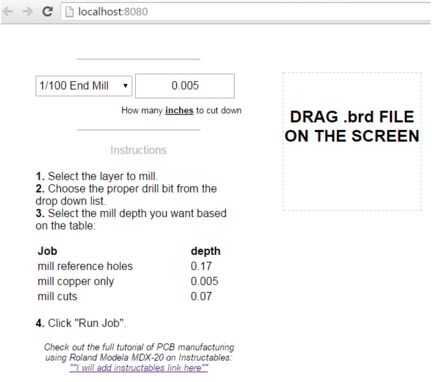

  2. Arrastre el archivo de la Junta "BRD" al área asignado para el circuito en la nodela web aplicación.
  3. Puede seleccionar el tamaño de paso adecuado y haga clic en las flechas para mover la broca en la dirección deseada.
  4. Puede seleccionar el tamaño de paso adecuado y haga clic en las flechas para mover la broca en la dirección deseada.
  5. Después de arrastrar el archivo "BRD" en la Nodela, obtendrá una pantalla como se muestra en la figura.

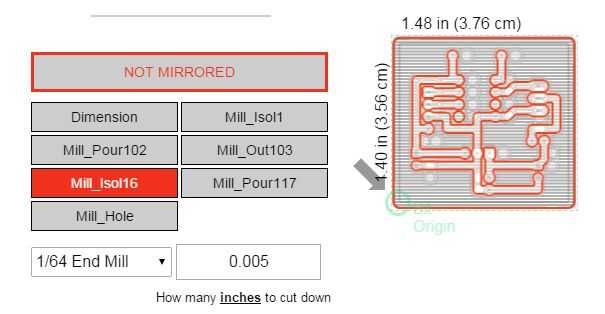

  6. Asegúrese de que establece la misma configuración como se muestra y haga clic en ejecutar trabajo para iniciar el proceso de fresado.

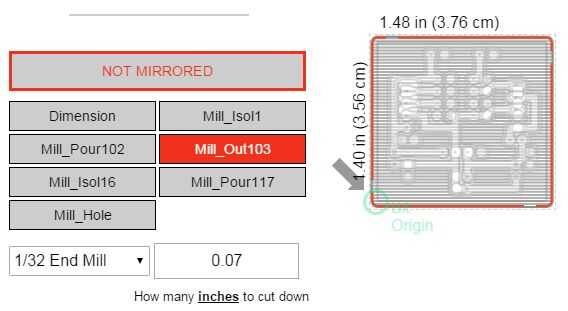

  7. Después se realiza el proceso de beneficiado, cambiar la broca y cambiar la configuración como se muestra en la figura, luego haga clic en ejecutar trabajo.

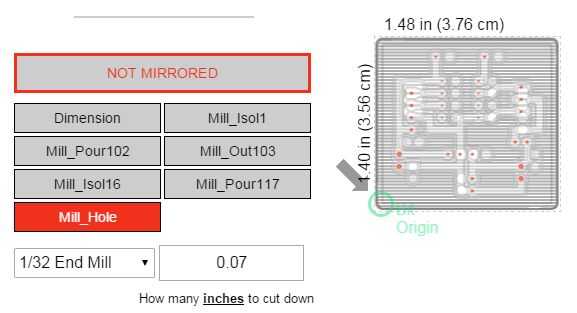

  8. Una vez el proceso de perforación, haga clic en el molino de botón y empezar a cortar el pcb haciendo clic en ejecutar trabajo.
